Чтобы легко и без особых усилий сделать из полосы идеально ровное кольцо, предлагаем воспользоваться самодельным приспособлением-кондуктором, которое многие мастера Кулибины называют между собой кольцегибом.
В сегодняшней статье расскажем, как изготовить этот самый кольцегиб в условиях мастерской.
Своим личным опытом создания станка-кондуктора для гибочных работ с металлом поделился автор YouTube канала Fab2Ku.
Необходимые материалы:
- металлическая полоса;
- уголок;
- стальной кругляк;
- болт с гайкой.
Обратите внимание, что с помощью самодельного приспособления можно гнуть кольца различного диаметра, что очень удобно.
Основные этапы работ
Сначала необходимо изготовить шаблон.
Отрезаем кусок металлической полосы и сгибаем его в полукруг. По бокам привариваем две заготовки из полосы, предварительно просверлив них отверстия.

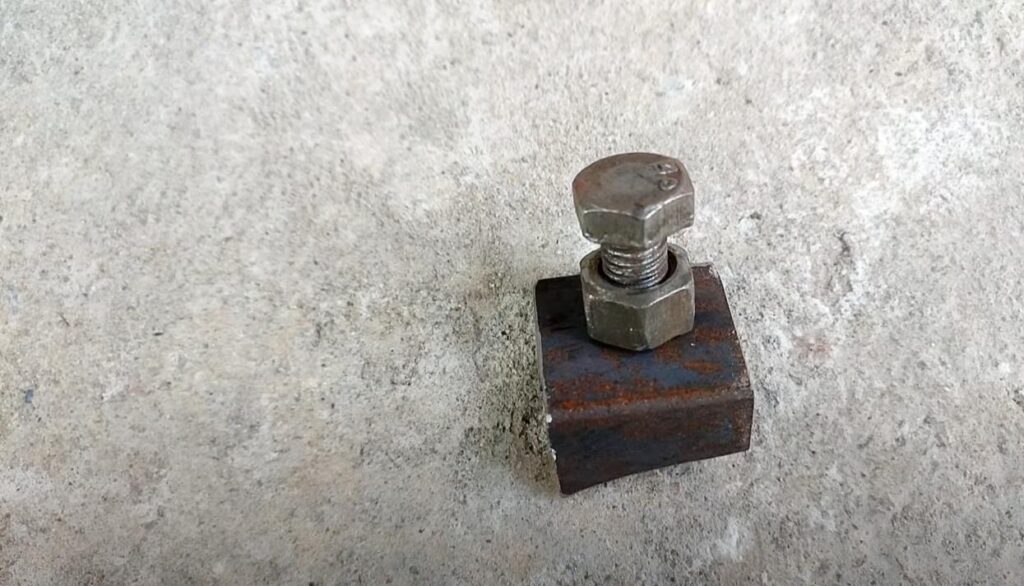

Далее отрезаем кусок уголка. Укорачиваем одну из полок. Во второй полке высверливаем отверстие, после чего привариваем гайку. Вкручиваем в ней болт. В результате у нас получился прижим для фиксации заготовки.
Привариваем деталь к шаблону, как показано на фото.
На следующем этапе необходимо сделать ручку-рычаг.
Для этого будем использовать стальной кругляк. Отрезаем заготовку требуемой длины и привариваем ее сбоку шаблона.
Сборка приспособления

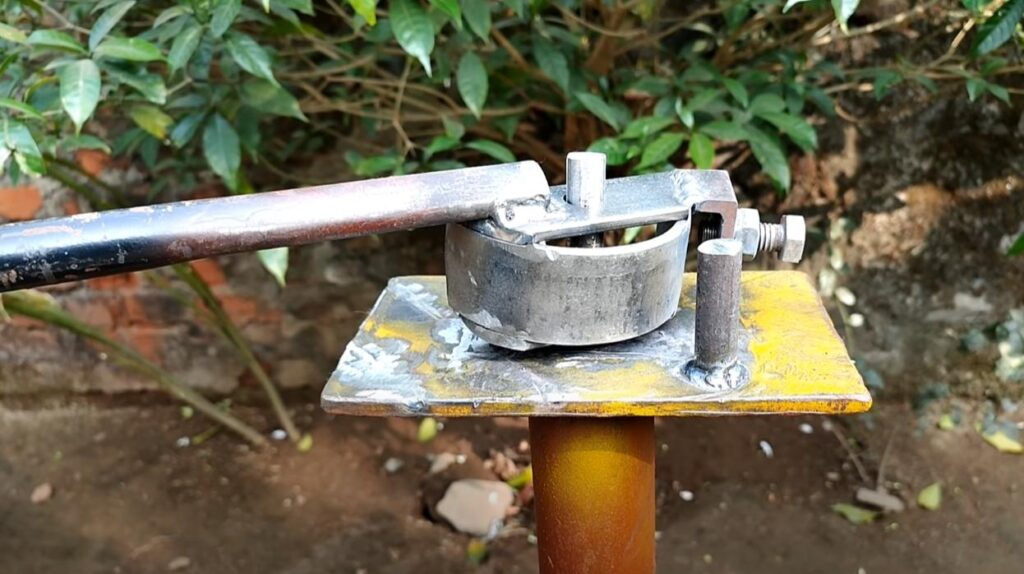

В качестве основания выступает стойка из круглой трубы с приваренной сверху опорной площадкой. По центру площадки привариваем болт. Надеваем на него кондуктор.
Дополнительно необходимо будет приварить к основанию вертикальный упор-ограничитель. Его можно сделать из куска стального круглого или квадратного прутка.
Принцип работы кондуктора
Зажимаем конец металлической полосы с помощью прижима. Затем рычагом сгибаем заготовку по контуру шаблона.
Ослабляем прижим, продвигаем заготовку вперед, снова фиксируем и сгибаем. Повторяем эту операцию, пока не получится кольцо.
После этого останется только обрезать края заготовки и сварить их вместе. Защищаем сварной шов.
Видео по теме
Пошаговый процесс изготовления самодельного станка-кондуктора и принцип его работы показан в авторском видеоролике ниже.
