Лобзиковый станок для фигурной резки — незаменимая вещь для домашней мастерской.
Особенно в тех случаях, когда приходится часто иметь дело с вырезанием мелких деталей для каких-либо самоделок.
В сегодняшней статье расскажем, как изготовить практичный и удобный в использовании лобзиковый станок.
На нашем сайте уже было описано много подобных конструкций. Но конкретно данная модель отличается наличием поворотного стола.
Своим личным опытом изготовления и сборки самодельного настольного станка поделился с нами автор YouTube канала JSK-koubou.
Изготовление крепления для пильного полотна
Из алюминиевой пластины вырезаем деталь прямоугольной формы, в которой высверливаем пару отверстий.
В первое отверстие вставляем болт, в котором предварительно нужно просверлить одно отверстие, через которое продеваем пильное полотно. Фиксируем его стальной шайбой и барашковой гайкой.
Как сделать станину и рычаги
Из деревянного бруска вырезаем нижний рычаг. Высверливаем в нем отверстия, по торцам которых устанавливаем подшипники.

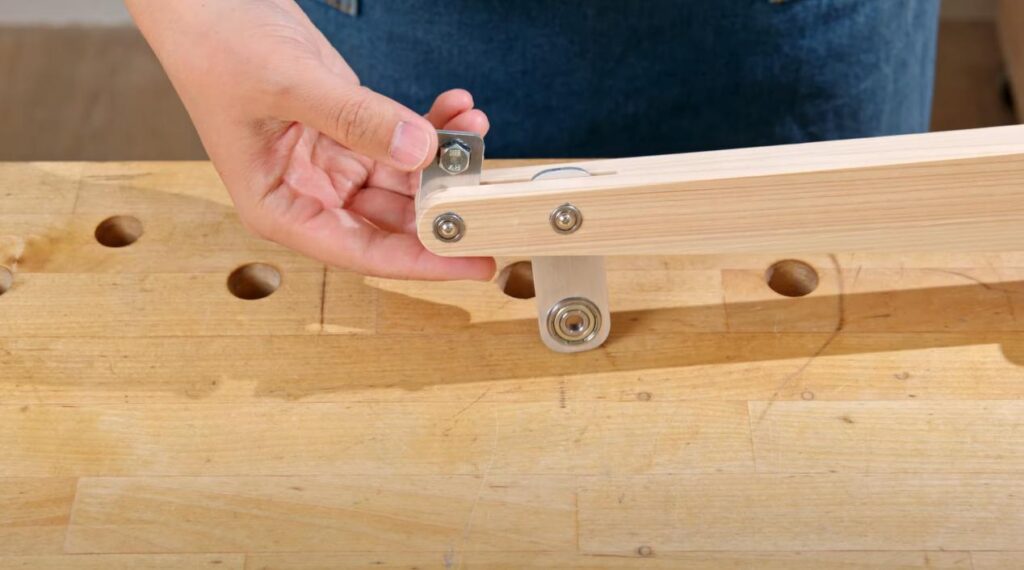

После этого крепим к нижнему рычагу изготовленное ранее крепление для пильного полотна и еще одну алюминиевую пластину, которая будет выполнять роль шатуна.
В качестве основания конструкции используется лист фанеры.

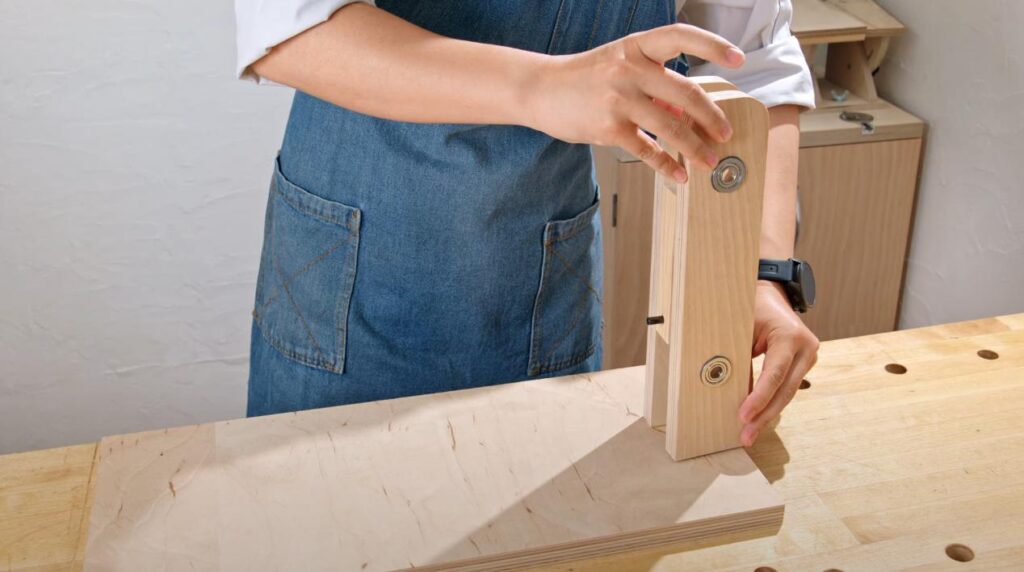

На конце основания устанавливаем две вертикальных стойки (деревянные бруски), между которыми крепим ограничитель движения рычагов. По бокам усиливаем стойки деревянными косынками.

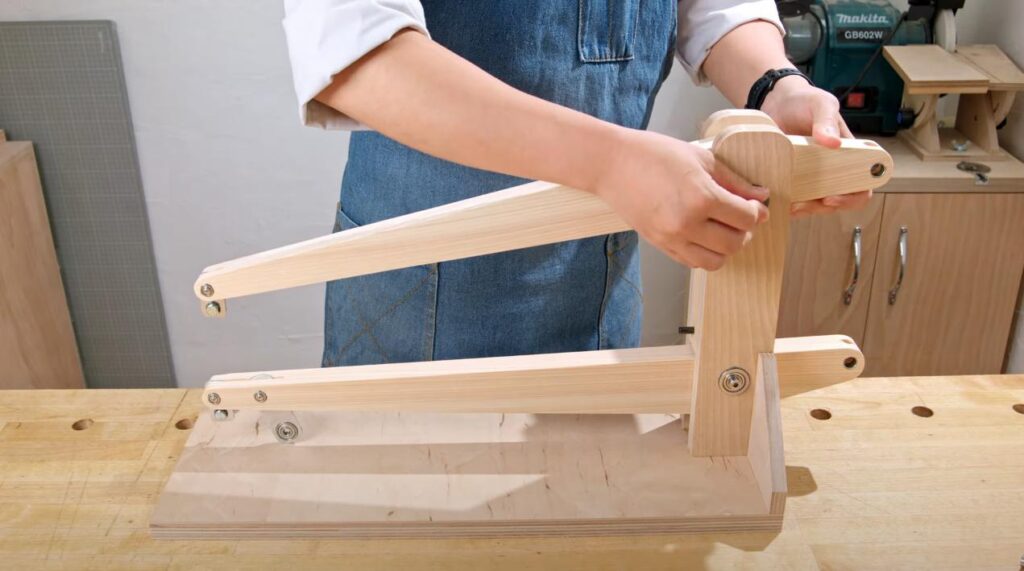

На следующем этапе изготавливаем верхний рычаг, после чего устанавливаем оба рычага, как это показано на фото ниже. К верхнему рычагу также прикручиваем крепление для пильного полотна.
На концах рычагов высверливаем отверстия и вставляем в них бочкообразные гайки. Вкручиваем в них натяжитель полотна.
Сборка самодельной конструкции
Изготавливаем кривошипный механизм и устанавливаем его на основание, после чего соединяем с шатуном.

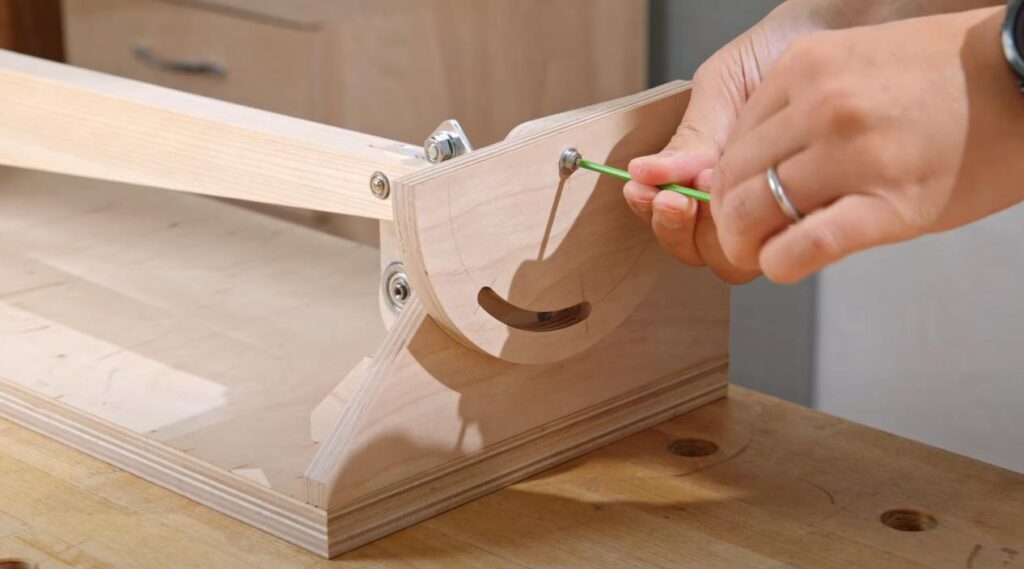

Также прикручиваем к основанию торцевую (переднюю) стенку из фанеры. К стенке прикручиваем подвижную опору для рабочего столика.
На противоположной стороне конструкции к деревянному бруску между стойками крепим второй упор, но уже поменьше размером.
Вырезаем из фанеры столешницу и приклеиваем её к подвижным упорам. Благодаря этим упорам, рабочий стол можно будет поворачивать вбок.

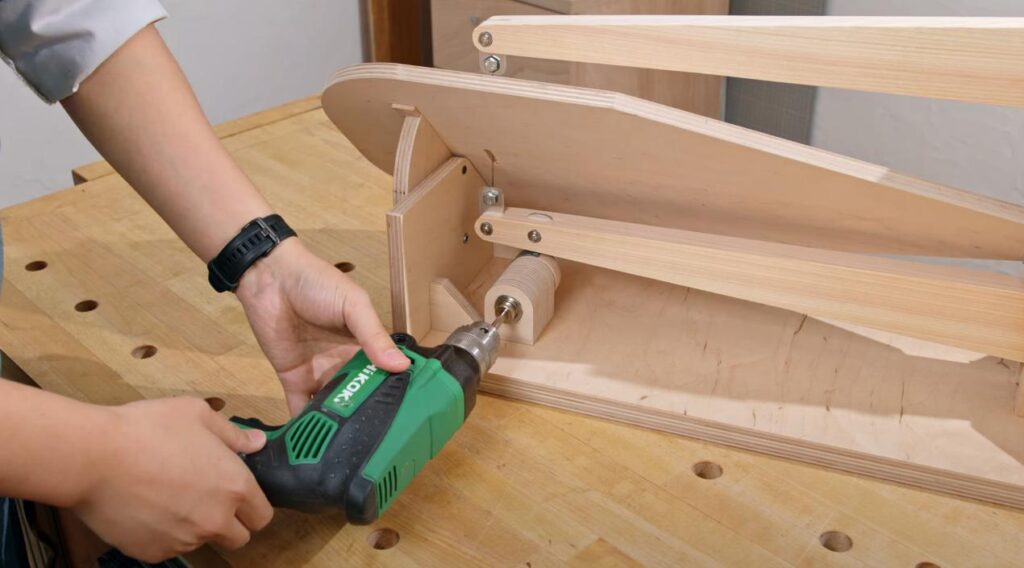

В завершении останется только установить пильное полотно и привод, в качестве которого мастер использует электрическую дрель.
Видео по теме
Пошаговый процесс изготовления лобзикового станка рекомендуем посмотреть ниже — в авторском видеоролике.
