Разновидностей шлифовальных станков (в том числе самодельных) существует огромное количество. Причем каждый тип станка подходит для выполнения определенного круга задач.
Например, для заточки ножей или обработки небольших заготовок лучше использовать гриндеры — так называемые ленточношлифовальные станки вертикального типа. А вот для продольной шлифовки длинных деревянных брусков или досок лучше подойдут горизонтальные шлифстанки.
В сегодняшней статье мы рассмотрим один из вариантов горизонтальных ленточношлифовальных станков, который можно сделать своими руками.
Эту интересную идею мы подсмотрели у автора YouTube канала Rescatando Chatarra. Советуем взять на заметку!
Какие материалы потребуются:
- электродвигатель;
- швеллер;
- подшипники;
- стальной кругляк;
- труба;
- листовой металл;
- фанера или дерево.
Особенность самодельного шлифстанка заключается в том, что он «встраивается» в столешницу, чтобы электродвигатель и опорная площадка не выступали над поверхностью рабочего стола. Таким образом, станок не занимает много места на столе.
Процесс изготовления ленточного шлифстанка
В качестве опорной площадки автор использовал кусок швеллера. Отрезаем заготовку требуемой длины, делаем разметку, и высверливаем отверстия по краям.
Еще одно отверстие высверливаем по центру. Вставляем в него стальной кругляк, и обвариваем.
Диаметр кругляка должен соответствовать внутреннему диаметру подшипников.

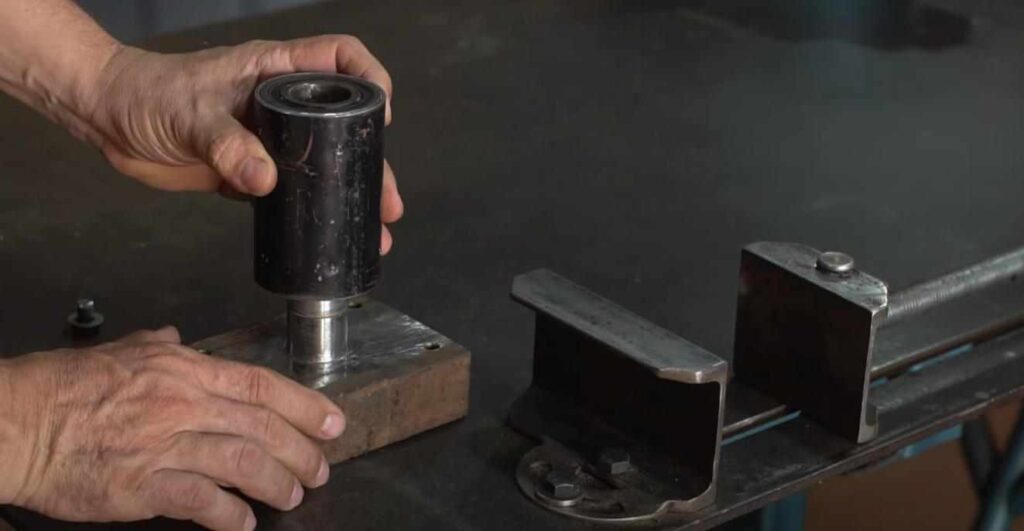

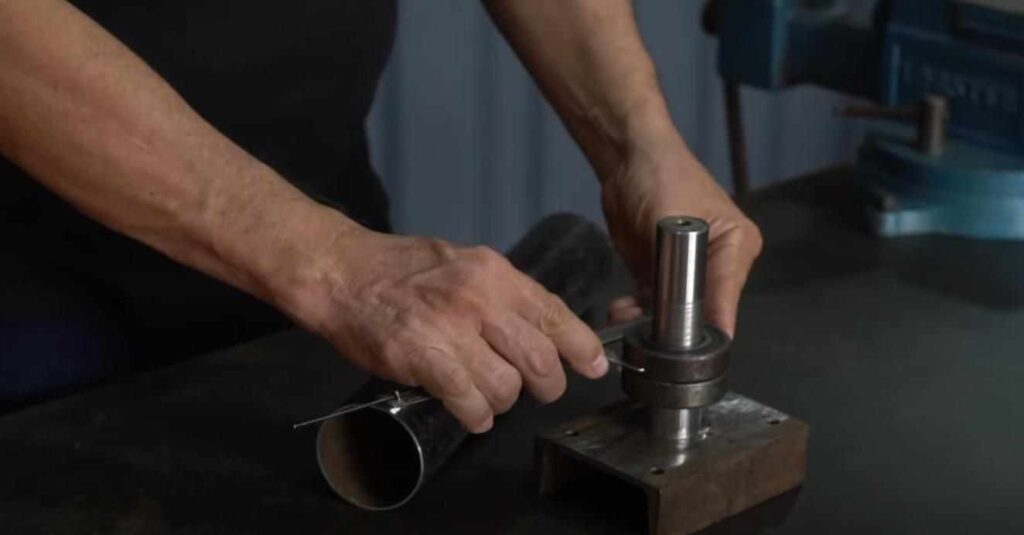

Подшипники запрессовываем в круглую трубу. Получившийся барабан надеваем на стальной кругляк. Фиксируем его винтом, который вкручивается в отверстие в торце кругляка.

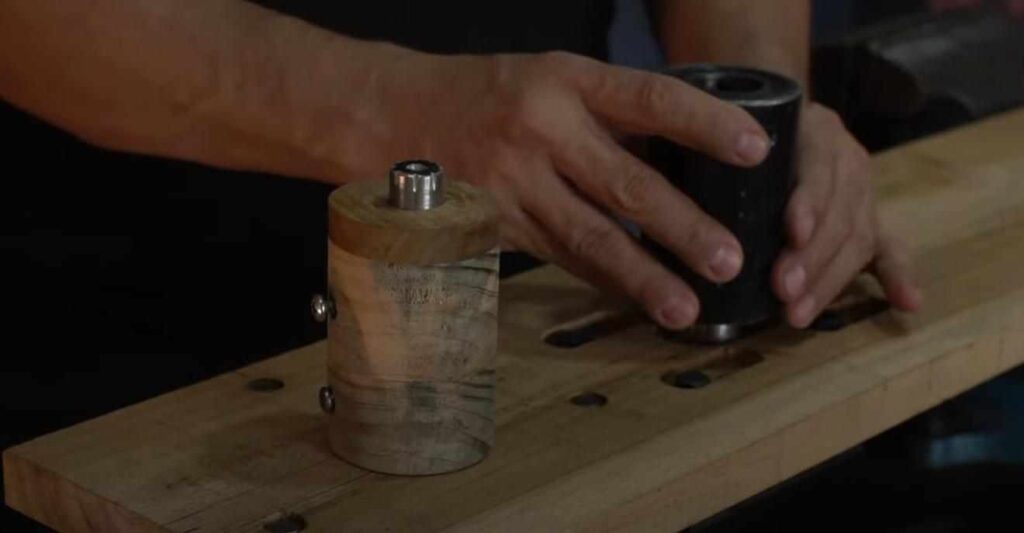

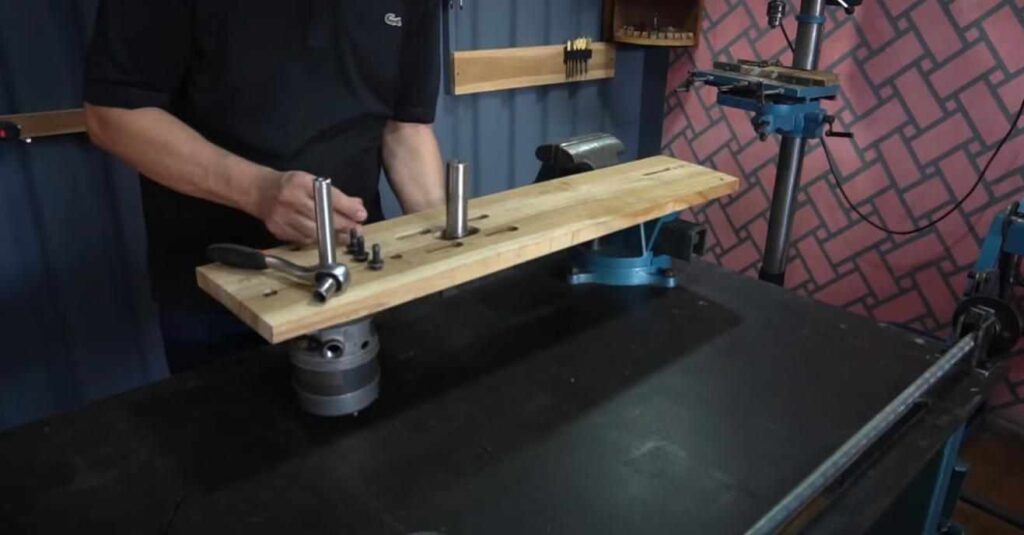

Опорную площадку крепим к куску доски или фанеры. К ней же крепим электродвигатель с удлиненным валом. На вал надеваем второй барабан, склеенный из дерева.

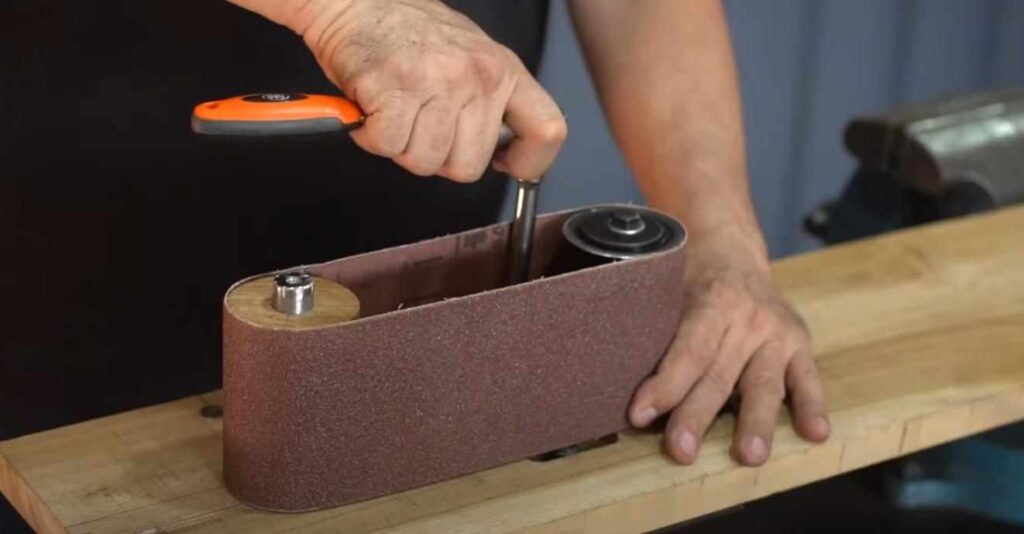

Натягиваем шлифовальную ленту на приводной и ведомый барабаны.

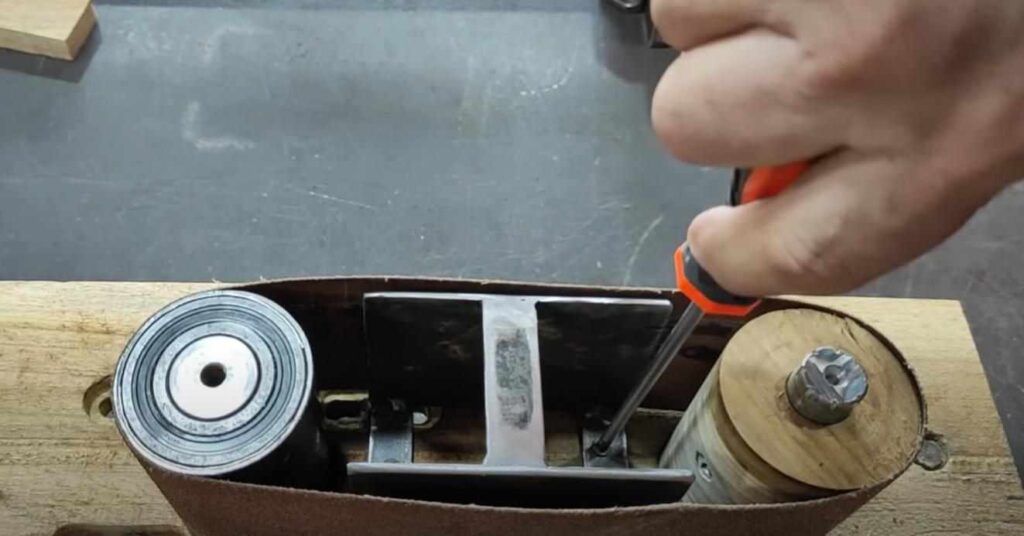

Из листового металла или кусочков стальной полосы изготавливаем опорную пластину для шлифовальной ленты, и устанавливаем ее между барабанами.

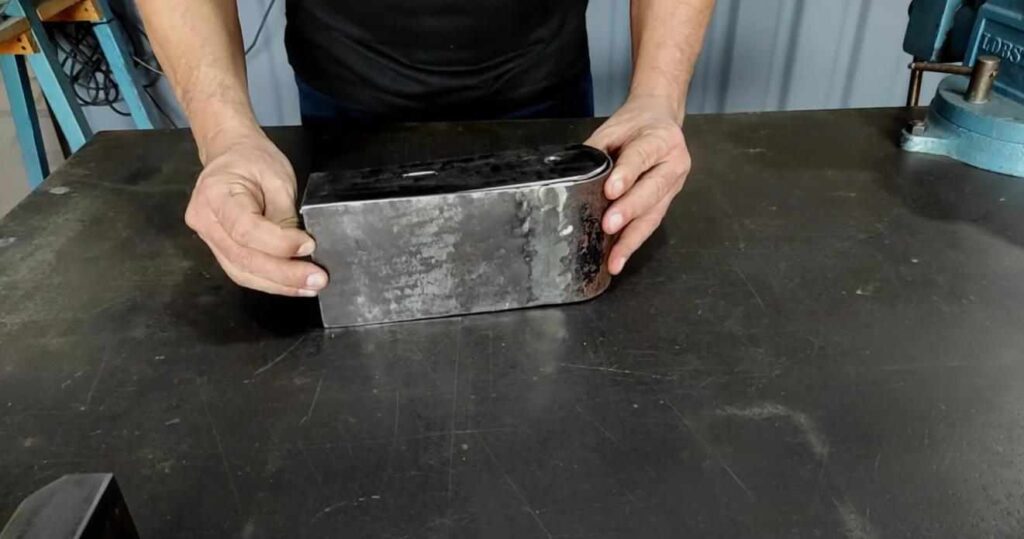

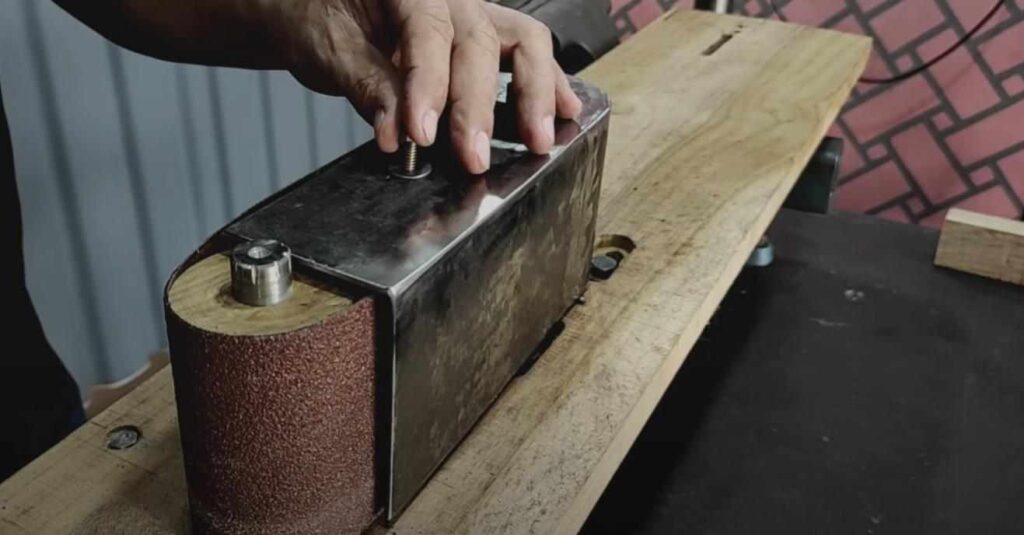

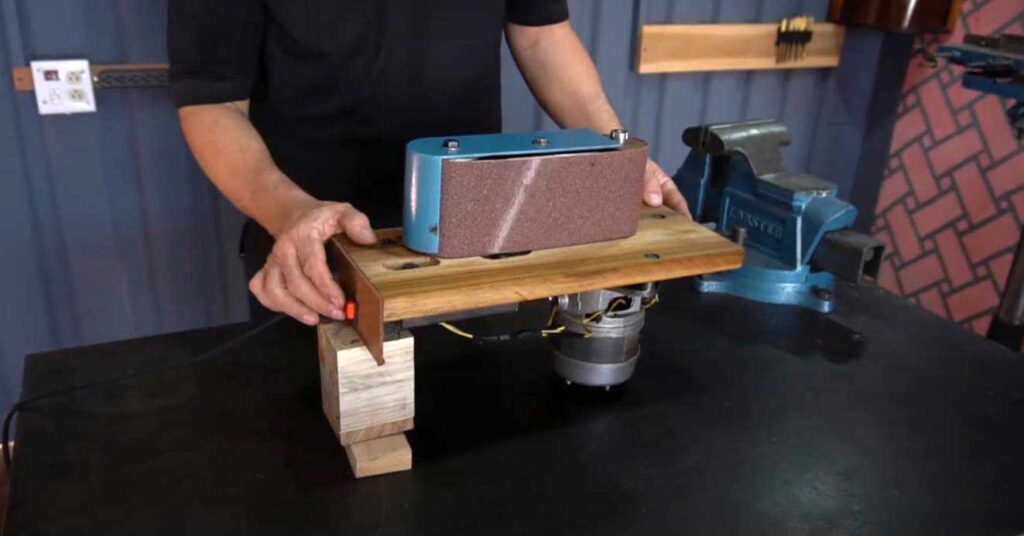

После этого из листового металла необходимо будет изготовить защитный кожух. Крепим его к основанию станка.
В завершении останется только установить планку с кнопкой включения/выключения электродвигателя.

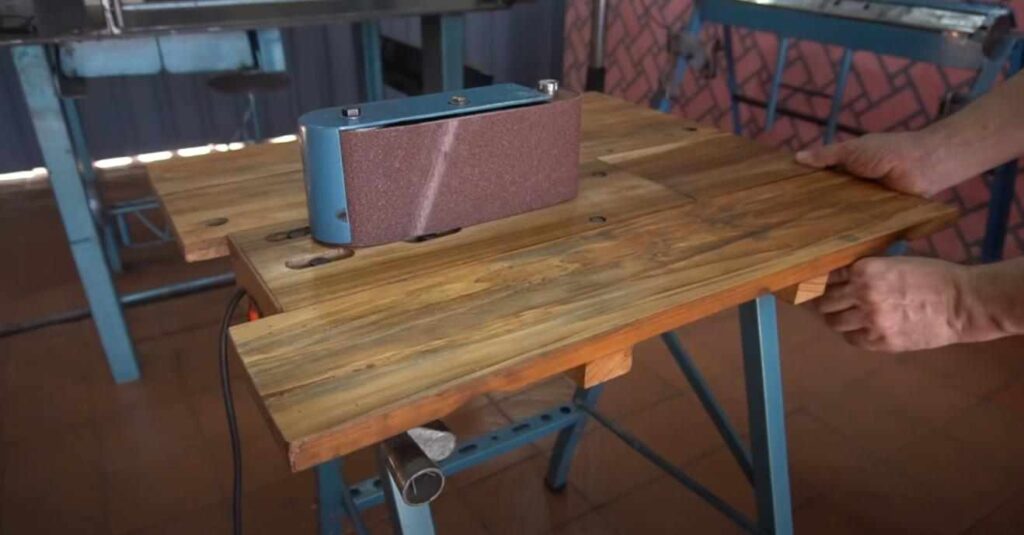

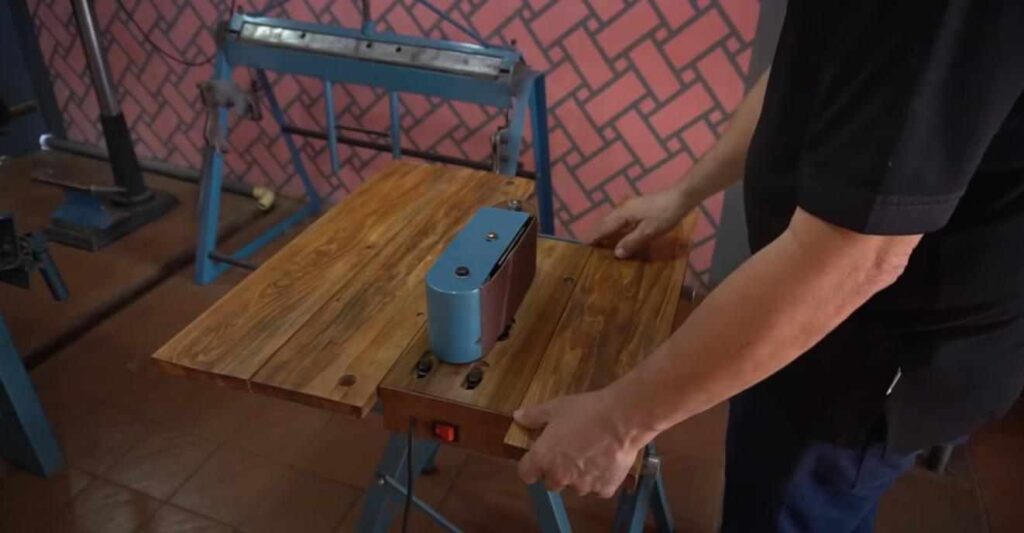

Встраиваем шлифстанок в столешницу рабочего стола (или можно изготовить отдельно столик для этого).
