Если нет возможности купить новые тиски или вы просто не хотите тратить деньги на дешевый ширпотреб, можно изготовить их своими руками.
В данном случае будем использовать то, что у нас найдется в мастерской.
Для изготовления самодельных настольных тисков с быстрой фиксацией заготовок потребуются следующие материалы:
- профильная труба;
- листовой металл;
- запчасти от велосипеда (цепь и звездочки);
- стальной кругляк;
- шпингалеты;
- квадратный пруток.
Принцип работы слесарных тисков с быстрым зажимом очень прост: задняя губка жестко фиксируется на направляющих с помощью шпингалетов, а передняя — зажимает деталь с помощью ручки с эксцентриками.
Основные этапы работ
Первым делом необходимо будет изготовить направляющие.
Для этого отрезаем кусок профтрубы и привариваем к нему два квадратных прутка (между ними будет вставляться отрезок цепи от велосипеда). Аналогичным образом изготавливаем вторую такую направляющую.
Из листового металла вырезаем две пластины. В одной из них нужно будет вырезать отверстия под направляющие. Свариваем обе детали вместе.
К нижней пластине (основанию слесарных тисков) привариваем ограничители, между которыми будут находиться направляющие. По центру основания и приваренной к нему стенке привариваем косынку.

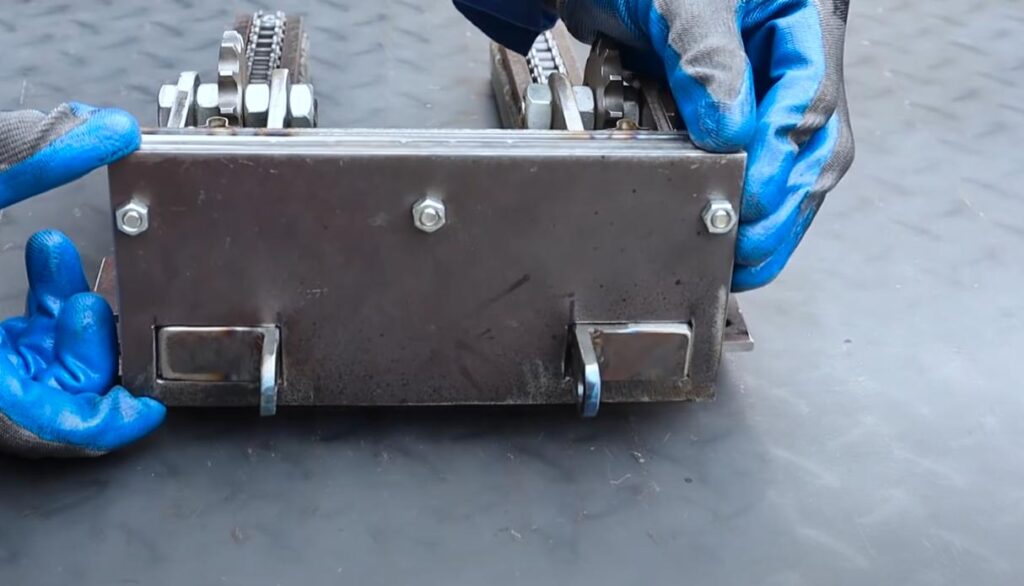

Далее к стенке надо будет приварить шпингалеты.

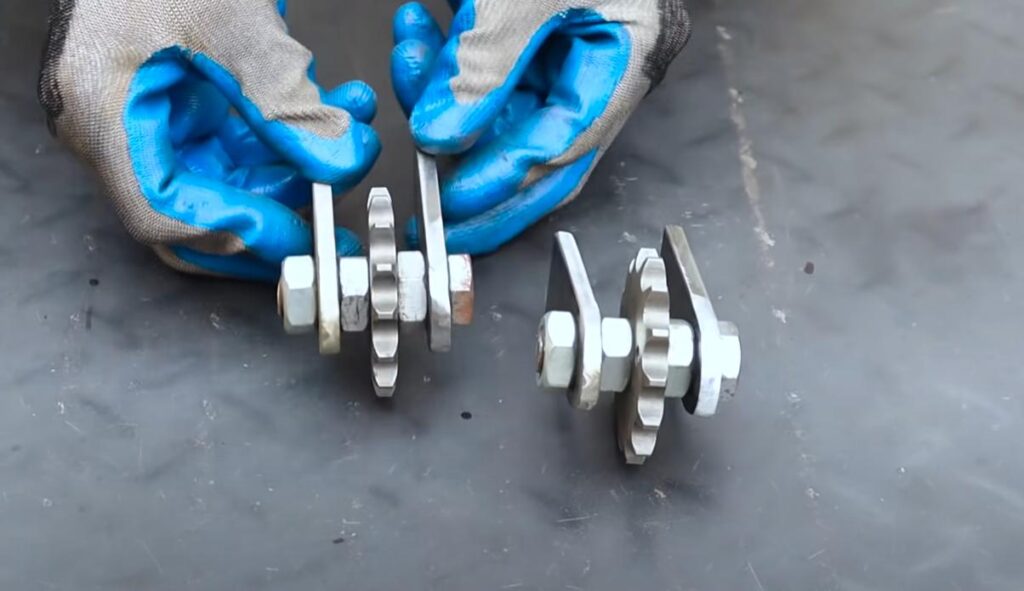

Изготавливаем крепления для велосипедных звездочек и привариваем их к основной части, как показано на фото ниже.
Из толстого металла изготавливаем две прижимных губки, болгаркой нарезаем насечки с лицевой стороны.
Одну губку крепим к передней стенке, в которой надо вырезать отверстия под направляющие, вторую — к задней, изготовленной ранее.

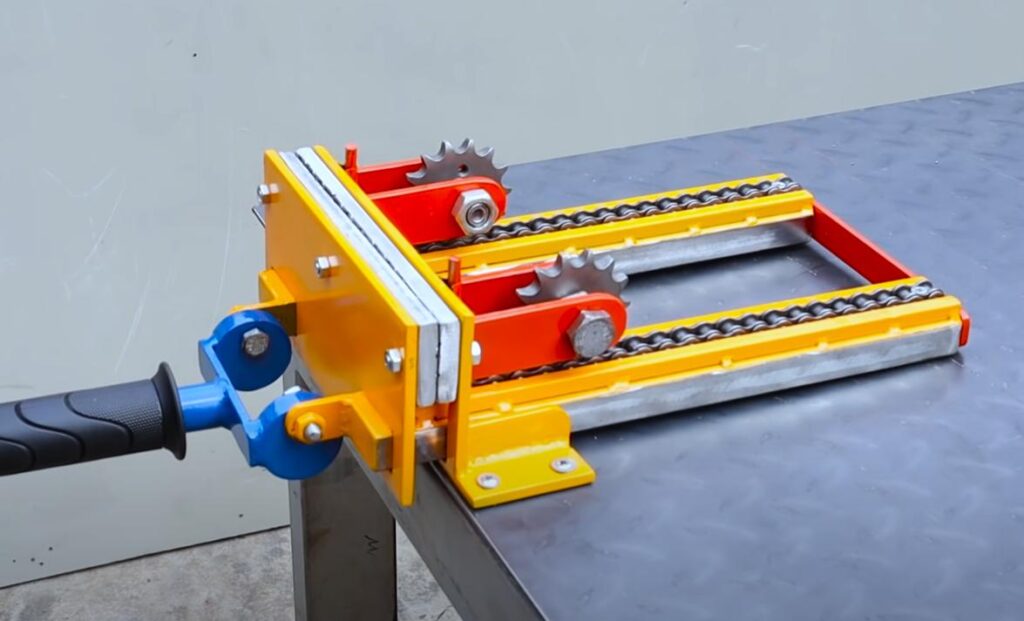

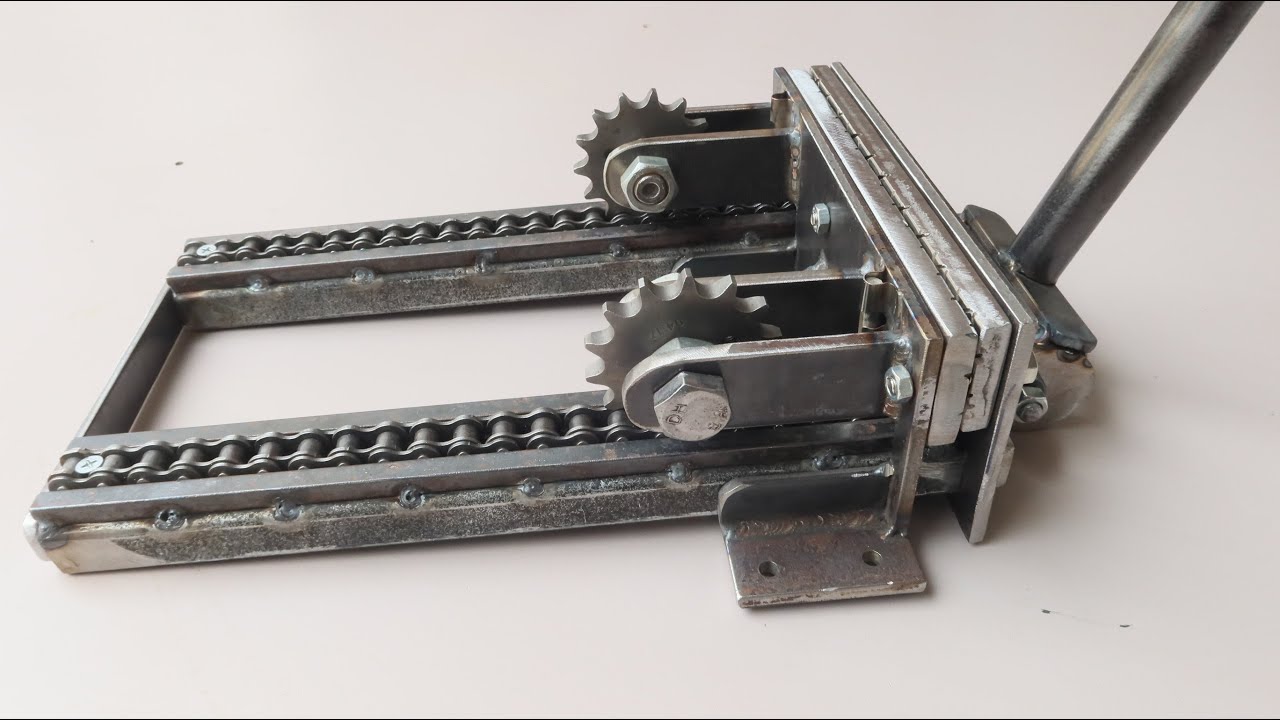

Собираем конструкцию целиком.
К торцам направляющих привариваем «ушки». Крепим к ним два эксцентрика и привариваем ручку-рычаг.
На противоположном конце направляющих крепим металлическую полосу для жесткости. Затем можно зачищать сварные швы и красить самоделку.
Видео по теме
Пошаговый процесс изготовления настольных тисков можно посмотреть в авторском видеоролике ниже. Идеей поделился автор YouTube канала Kwando Technic. Спасибо за внимание.
