Имея в наличии шуруповерт и немного металла, можно сделать своими руками заклепочный пистолет для резьбовых заклепок. Идеей поделился автор YouTube канала Darry tools.

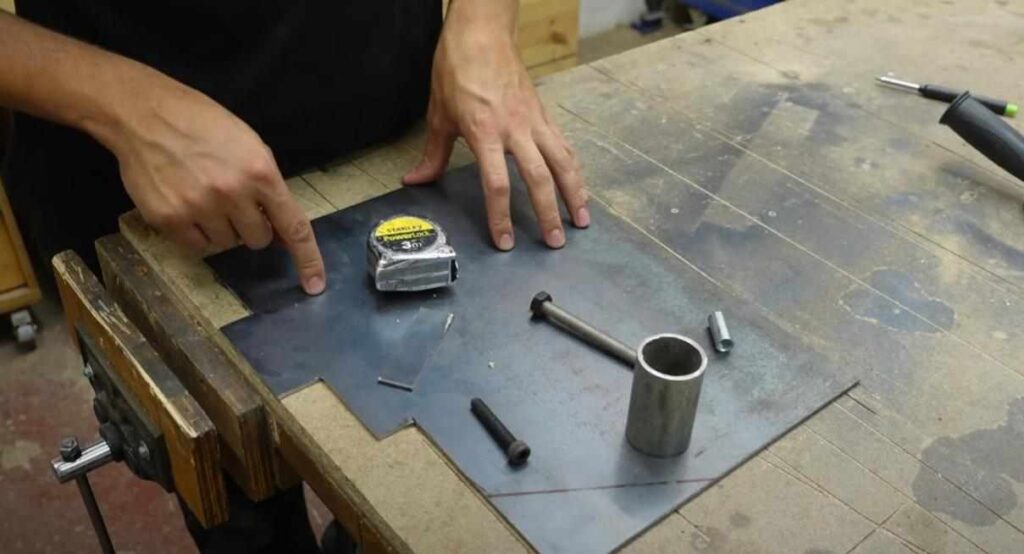

Необходимые материалы:
- листовой металл;
- труба диаметром 40 мм;
- резьбовая шпилька;
- удлиненная гайка;
- крепежные элементы — болт с гайками.
По сути, мы будем собирать с вами насадку для шуруповерта, который будет выступать в качестве привода самодельной конструкции.
Изготовление деталей заклепочного пистолета
Первым делом отрезаем от стальной круглой трубы заготовку длиной около 6-8 см. Она будет выступать в качестве корпуса самодельной насадки.

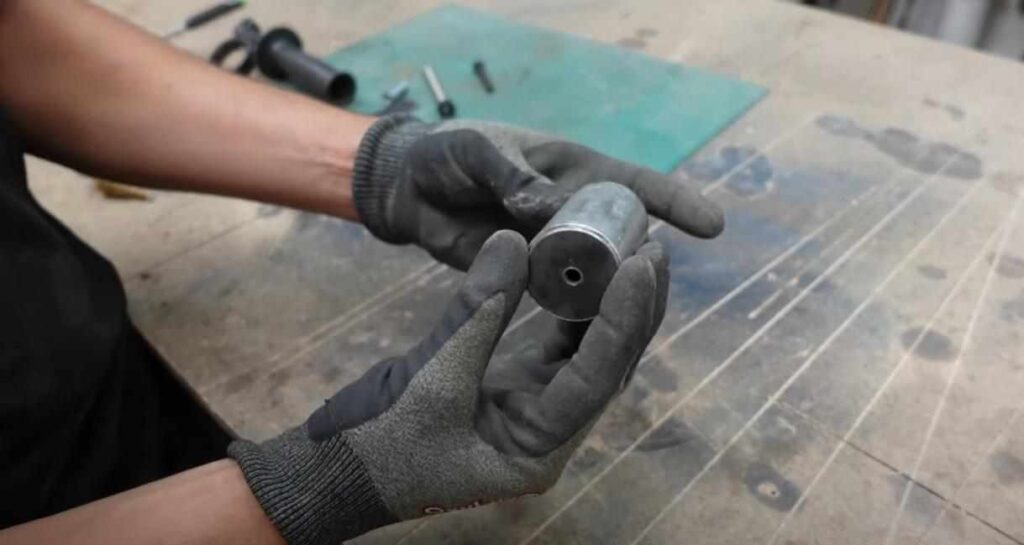

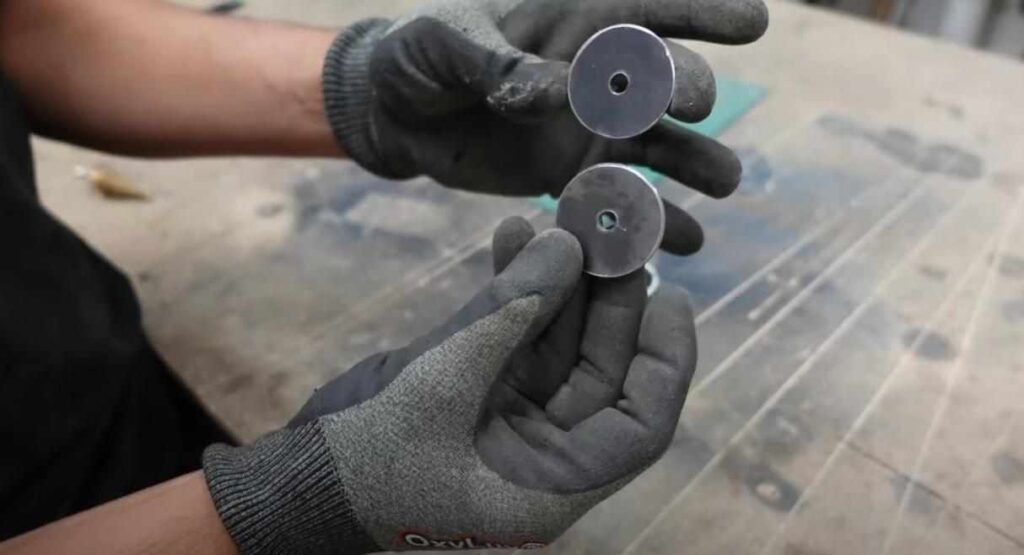

Из куска листового металла толщиной 2-3 мм с помощью корончатого сверла высверливаем пару круглых «заглушек», которые в дальнейшем будут устанавливаться по торцам корпуса.

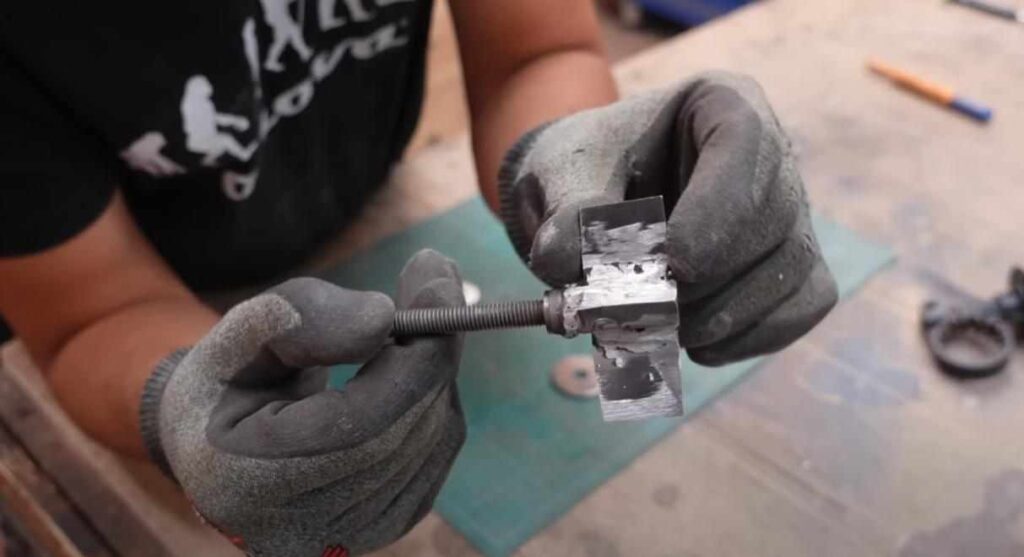

Далее берем удлиненную гайку, и привариваем к ней болт. По бокам муфты надо будет приварить кусочки металла, как показано на фото ниже.
После этого останется только изготовить последнюю деталь конструкции. Берем резьбовую шпильку, накручиваем на нее гайку, а с другой стороны надеваем «заглушку». Прижимаем ее шайбой, и обвариваем.
Процесс сборки самодельного приспособления

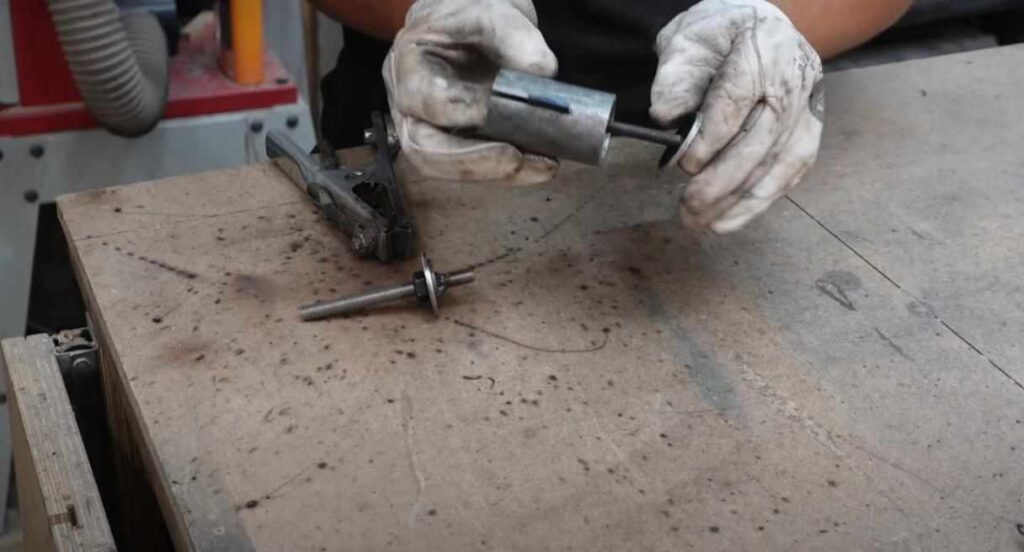

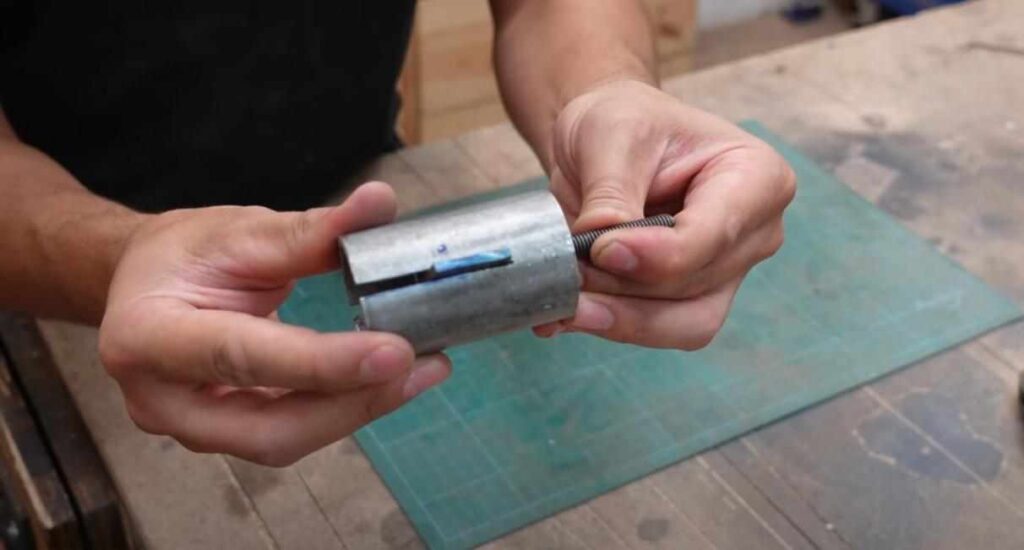

Первую деталь из удлиненной гайки и болта вставляем внутрь корпуса, в котором предварительно нужно прорезать продольные пазы. Устанавливаем «заглушку».

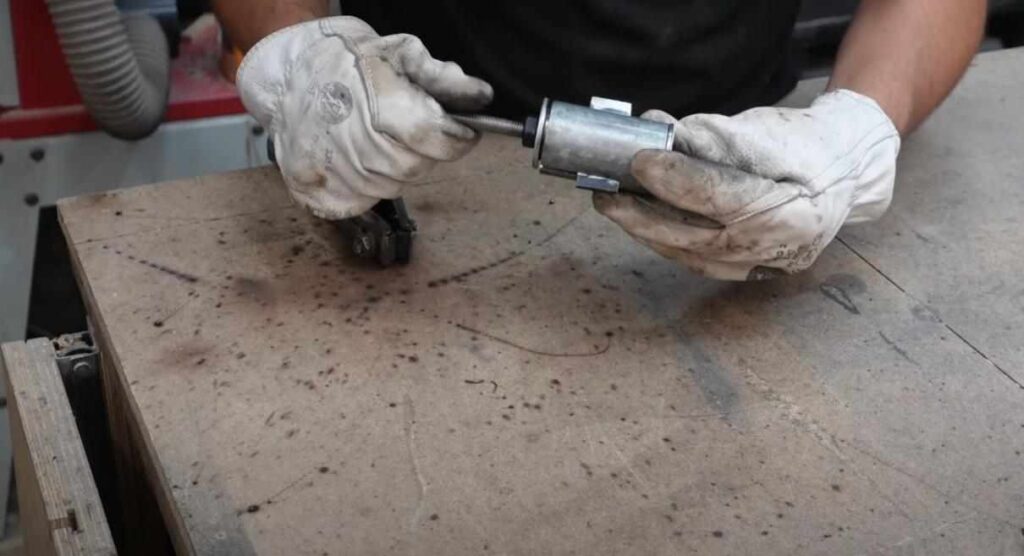

После этого вкручиваем в удлиненную гайку вторую деталь.

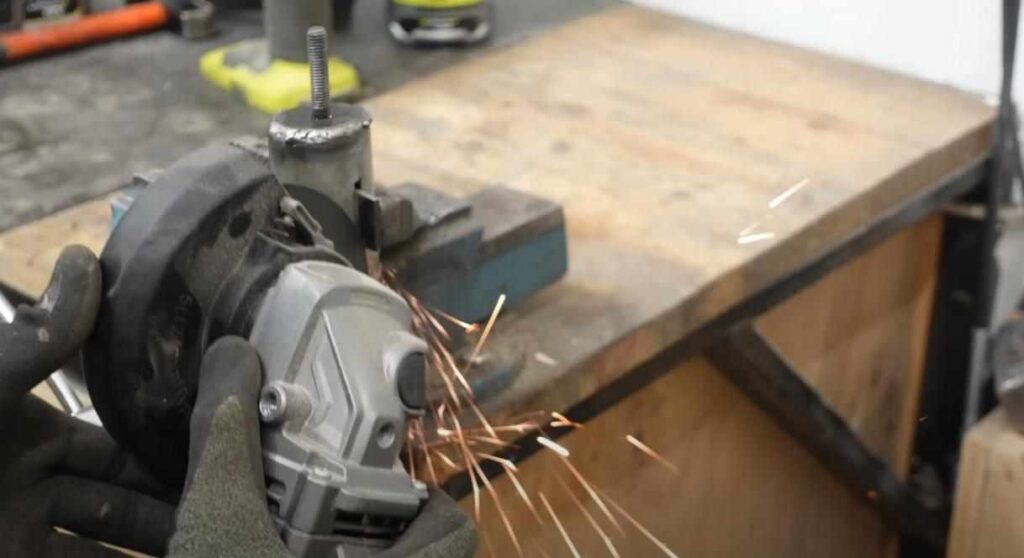

«Заглушки» привариваем к корпусу. Выступающие части металлических пластин, приваренных к длинной муфте, необходимо будет обрезать заподлицо с корпусом.

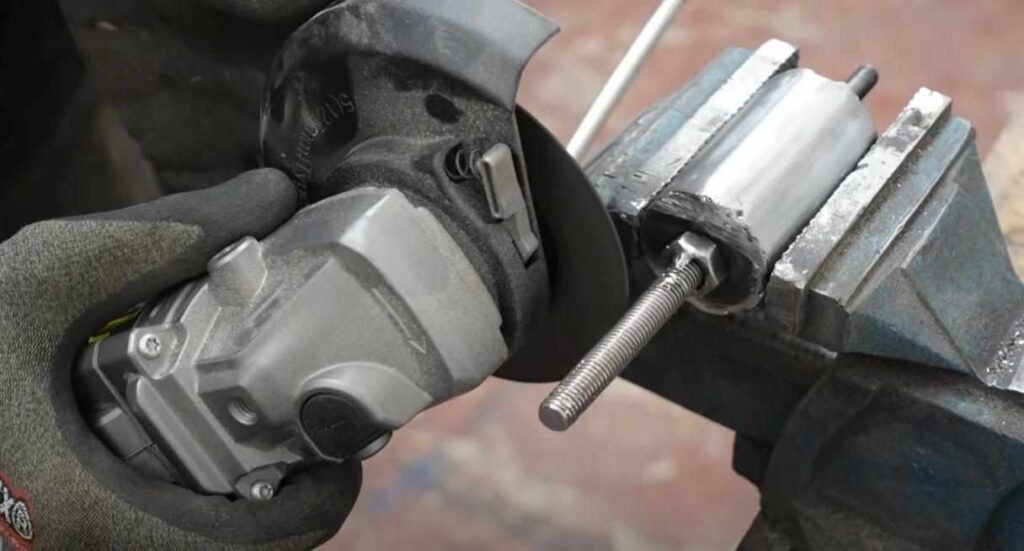

Резьбовую шпильку укорачиваем до требуемой длины.

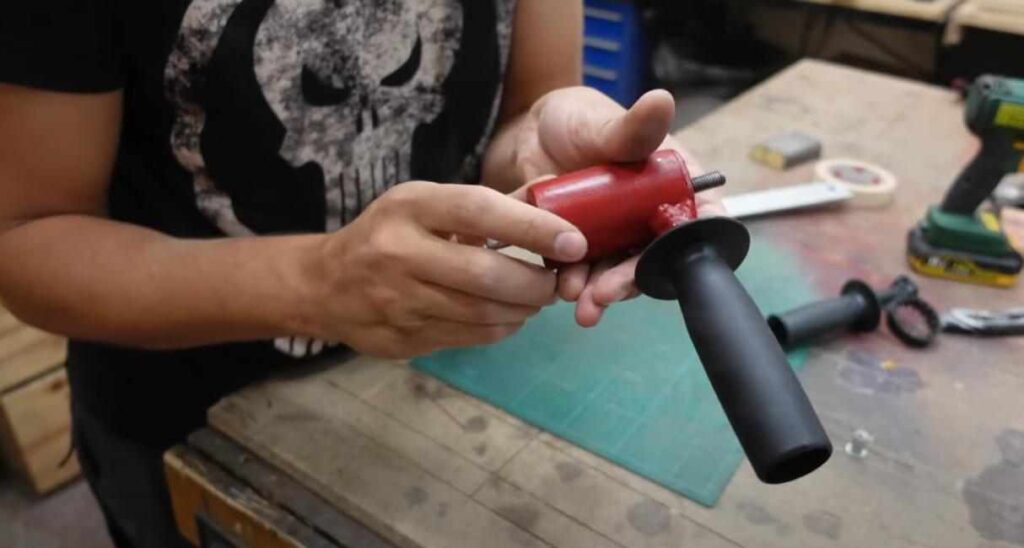

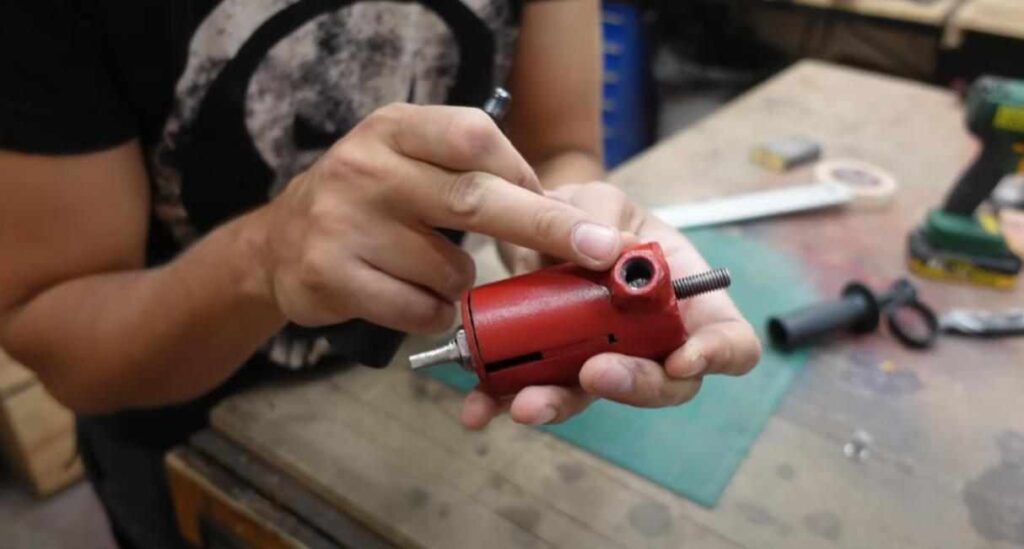

На последнем этапе останется только приварить к корпусу гайку, чтобы можно было установить ручку от болгарки.

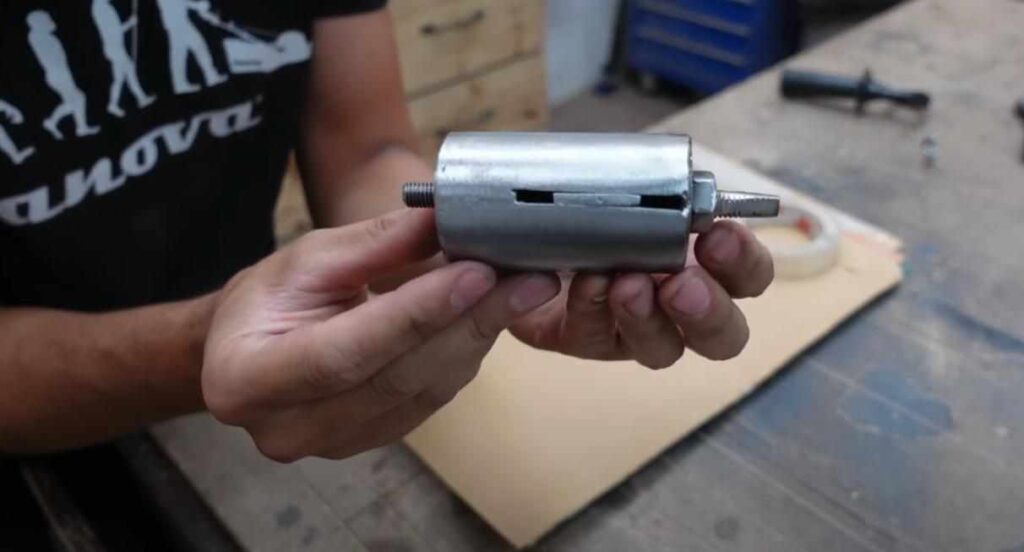

Зачищаем сварные швы и красим насадку.

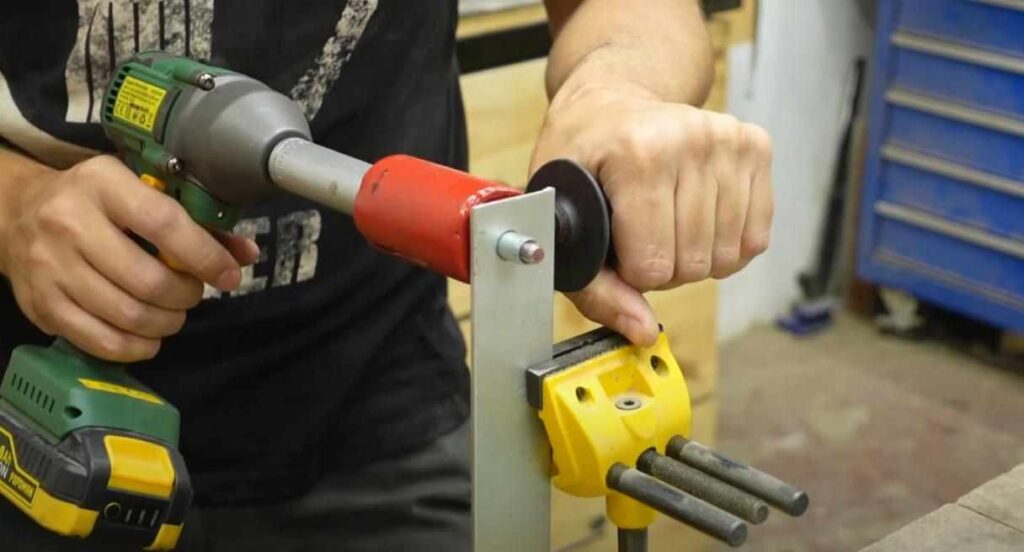

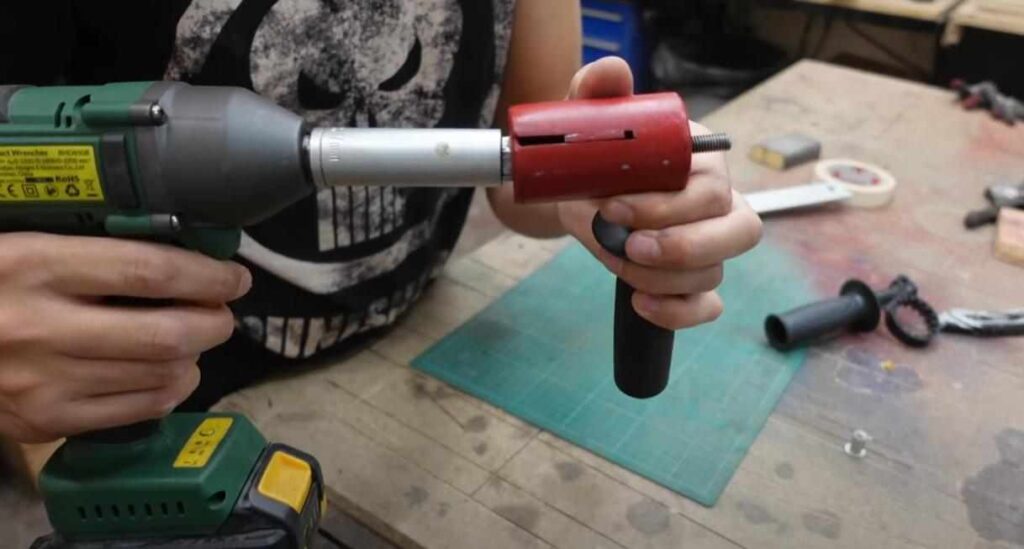

Дальше берем шуруповерт и устанавливаем на него торцевую головку под болт. Заклепочный «пистолет» готов — можно приступать к монтажу резьбовой заклепки.
