Заводские ленточно-шлифовальные станки стоят очень дорого, а бюджетные варианты очень маленькие — большие заготовки на них не обработаешь.
Поэтому, если нужен хороший мощный станок для работы, лучше изготовить его самостоятельно.
В сегодняшней статье рассмотрим один из вариантов самодельного ленточно-шлифовального станка для домашней мастерской.
Необходимые материалы:
- листовой металл;
- толстостенная круглая труба диаметром 150—200 мм (диаметр — на ваше усмотрение);
- электродвигатель.
Своим личным опытом изготовления ленточно-шлифовального станка поделился с нами автор YouTube канала Mateusz Doniec.
Основные этапы работ

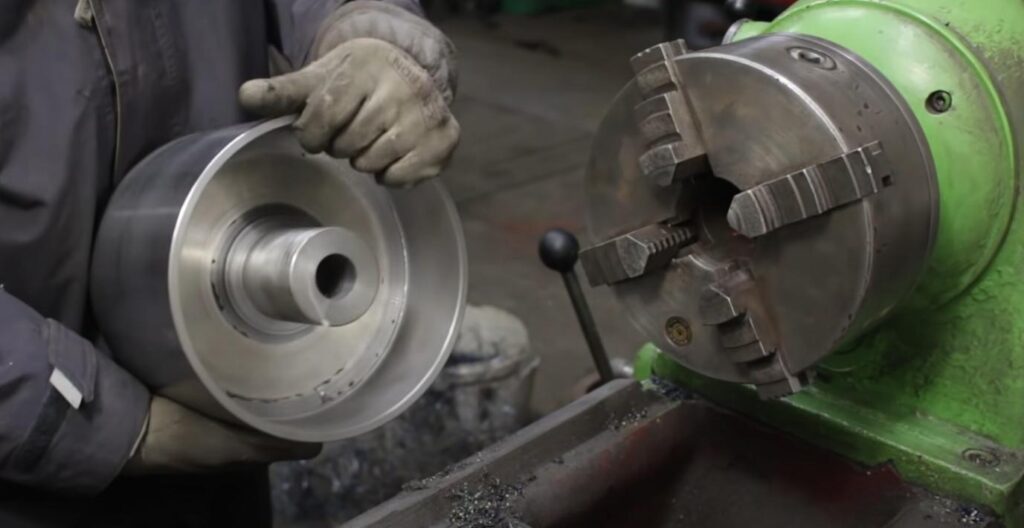

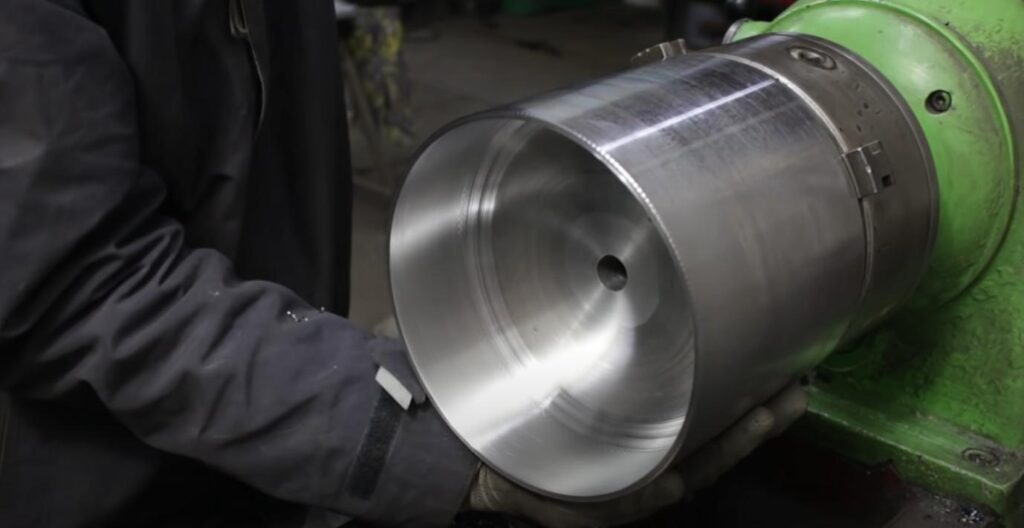

В первую очередь необходимо изготовить пару шлифовальных барабанов (приводной и ведомый ролики для шлифовальной ленты). Для этого автор использовал металлическую толстостенную круглую трубу. Ее обработка выполнялась на токарном станке.
Обратите внимание: внутри каждого барабана вварены стальной кругляк с приваренным к нему металлическим диском.
Корпус шлифовального станка автор изготовил из листового металла, сварив две пластины нужного размера перпендикулярно друг другу. В качестве станины выступает металлический опорный козлик.
С наружной стороны корпуса крепится электродвигатель. На вал двигателя надевается приводной барабан.

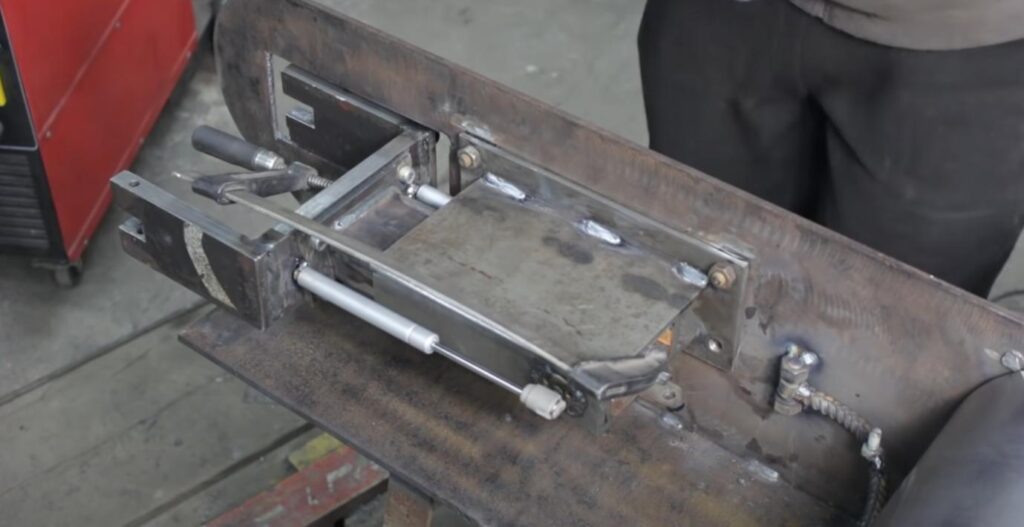

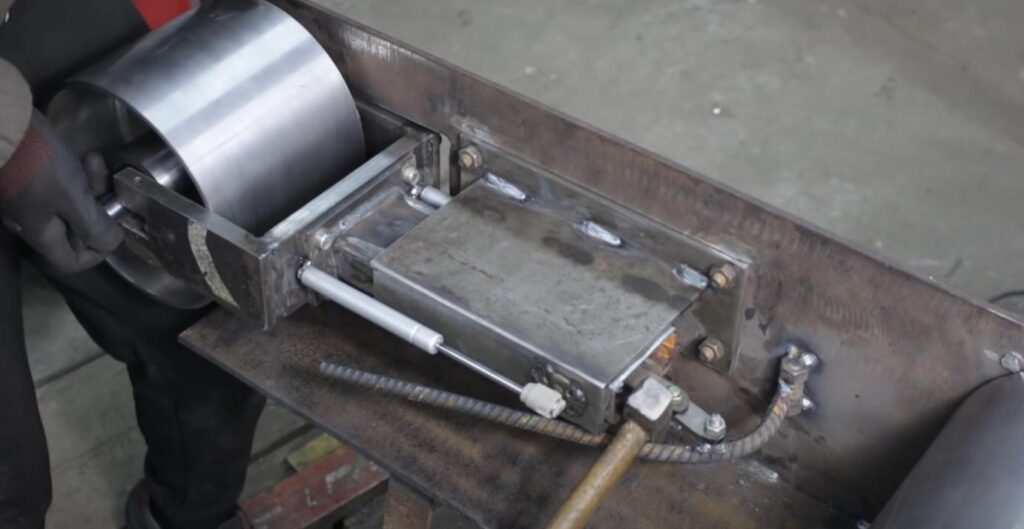

К внутренней стороне корпуса шлифовального станка крепится самодельный блок натяжения шлифленты с креплением для ведомого барабана.

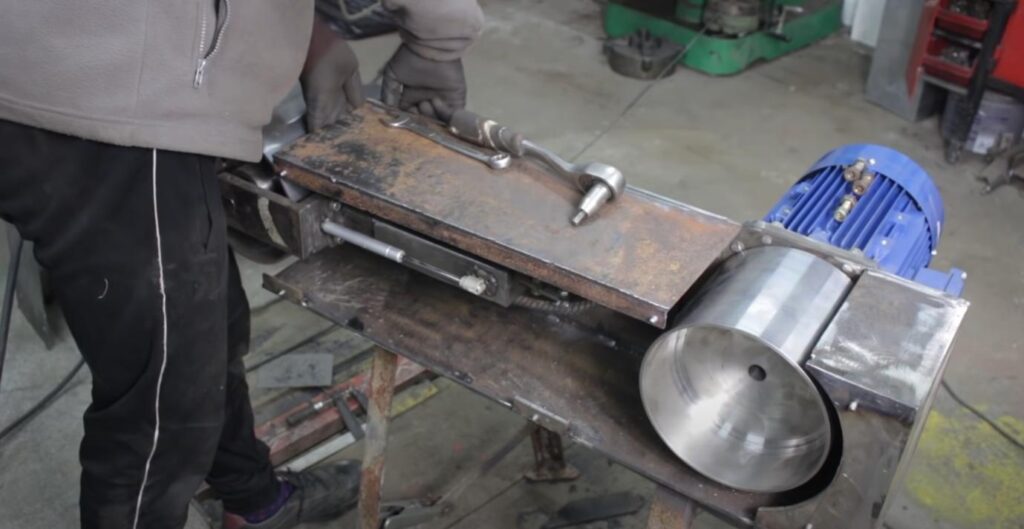

На следующем этапе изготавливаем из листового металла опорную пластину (чтобы шлифовальная лента не провисала во время работы). Крепим ее сверху, как показано на фото.

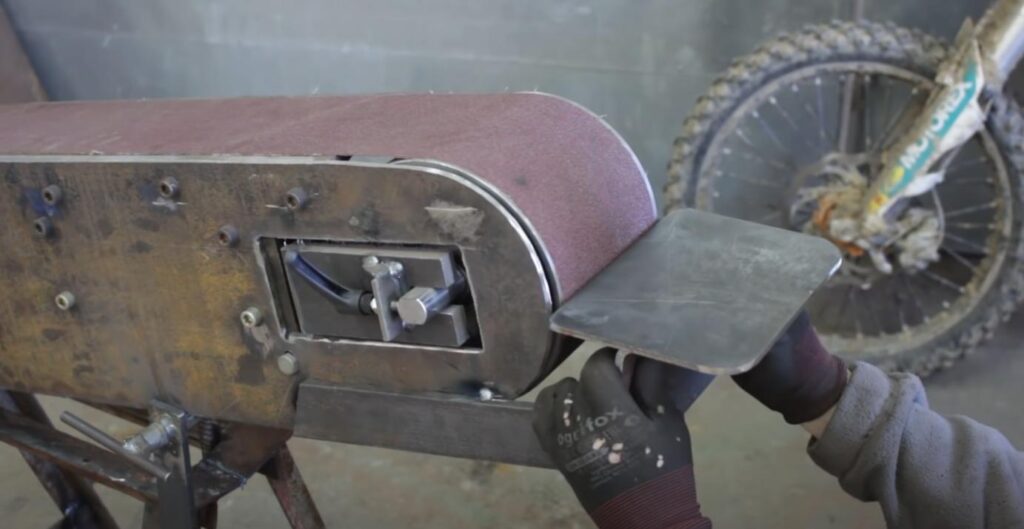

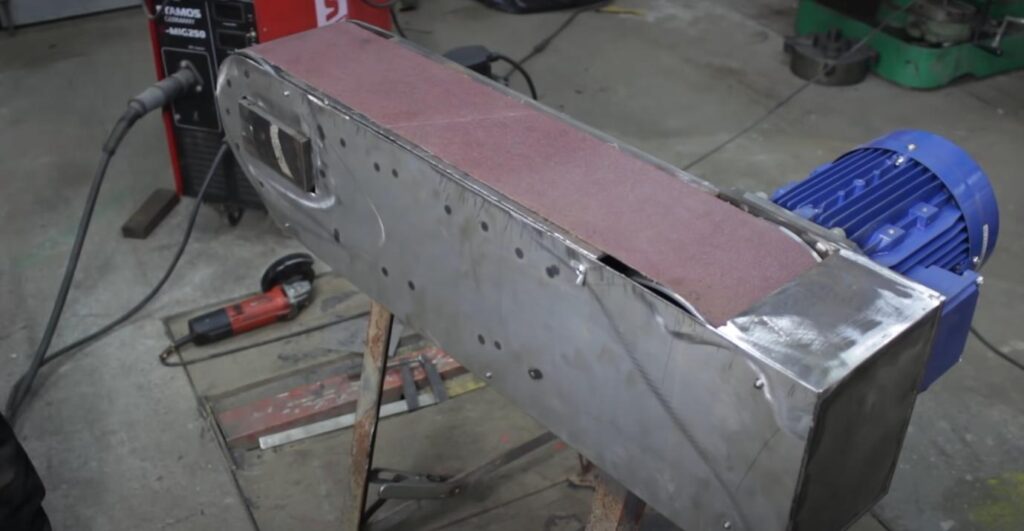

Склеиваем шлифовальную ленту и натягиваем ее на барабаны. Потом закрываем корпус боковой крышкой. Дополнительно надо будет приварить подручник.
Видео по теме
Подробно о том, как собственноручно собрать мощный ленточно-шлифовальный станок для мастерской, можно посмотреть в авторском видеоролике ниже.
