Большие листы фанеры удобнее всего распиливать на циркулярной пиле (стационарной). Но такой станок не у каждого имеется в наличии. Поэтому чаще всего приходится распиливать фанеру при помощи ручной дисковой пилы.
Данный вариант, в принципе, тоже неплох. Однако для удобства потребуется изготовить вспомогательное приспособление — направляющую шину.
Идеей самоделки поделился с нами автор YouTube канала plywoodworking. Рекомендуем взять на заметку!
Конструкция направляющей шины для ручной дисковой пилы состоит из нескольких основных элементов:
- направляющая;
- прижим;
- регулируемый упор.
Преимущества самодельного приспособления
При помощи направляющей шины можно распиливать разные листовые пиломатериалы (фанеру, ДСП и МДФ).
А благодаря наличию регулируемого упора, самодельное приспособление можно «подогнать» под разный размер листов, что очень удобно.
Помимо этого, направляющую шину можно также использовать в связке с другими электроинструментами — электрическим лобзиком или ручным фрезером.
Процесс изготовления направляющей шины
Сначала изготавливаем саму направляющую.

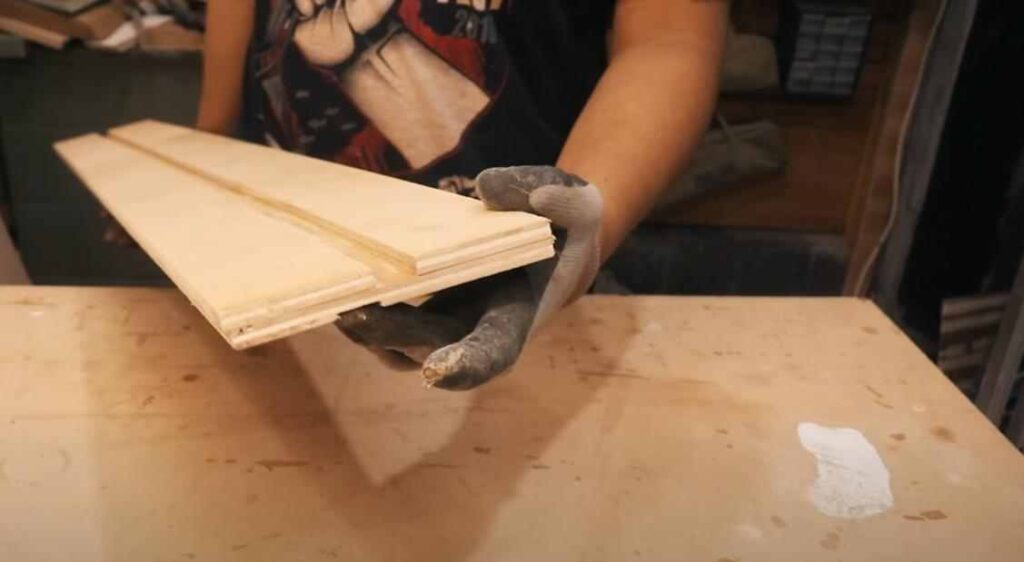

Отпиливаем из фанеры заготовку нужного размера, и затем выфрезеровываем в ней паз для перемещения циркулярной пилы.
Дальше отпиливаем еще два куска фанеры такой же длины, и приклеиваем их к направляющей так, чтобы между ними остался зазор для установки отрезка алюминиевого С-образного профиля, по которому будет перемещаться подвижный упор.

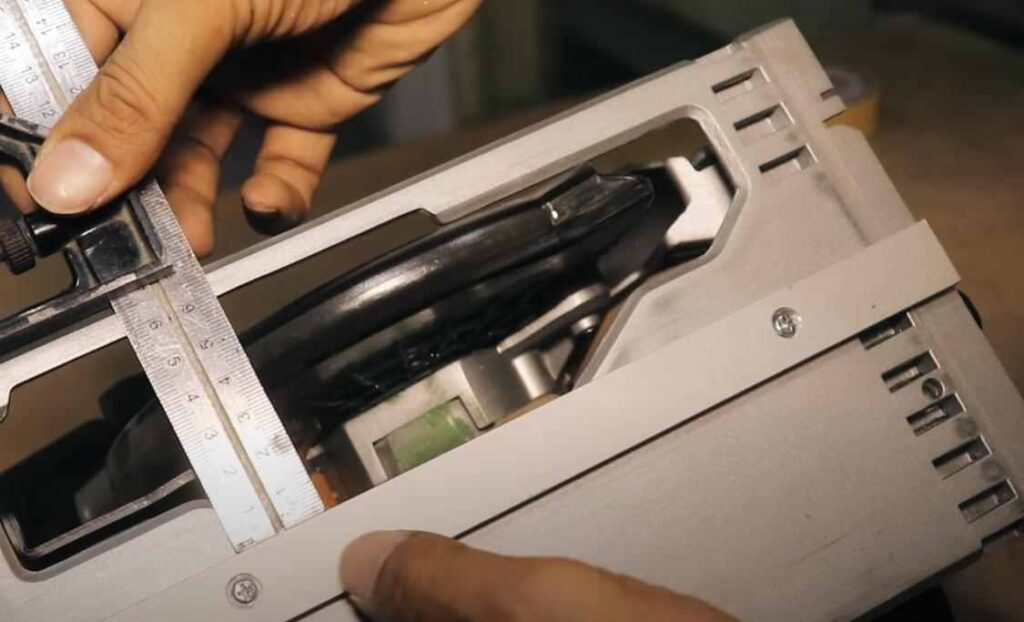

На следующем этапе от алюминиевой полосы отрезаем кусочек, и сверлим в нем отверстия. Прикручиваем заготовку к подошве дисковой пилы, предварительно просверлив в ней соосные отверстия.

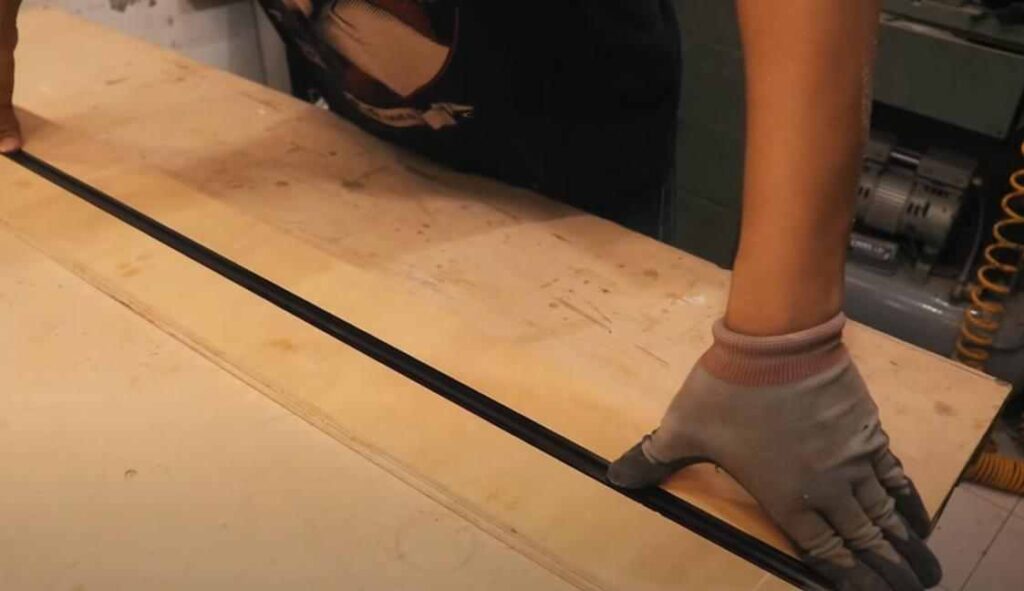

Между двумя полосами фанеры, прикрепленными к основанию, устанавливаем алюминиевый С-образный профиль.

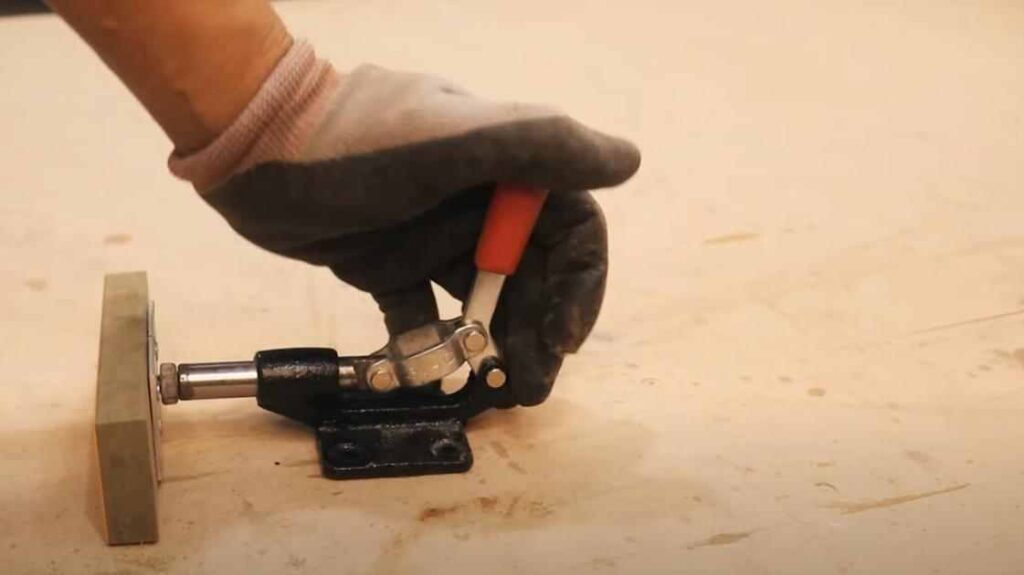

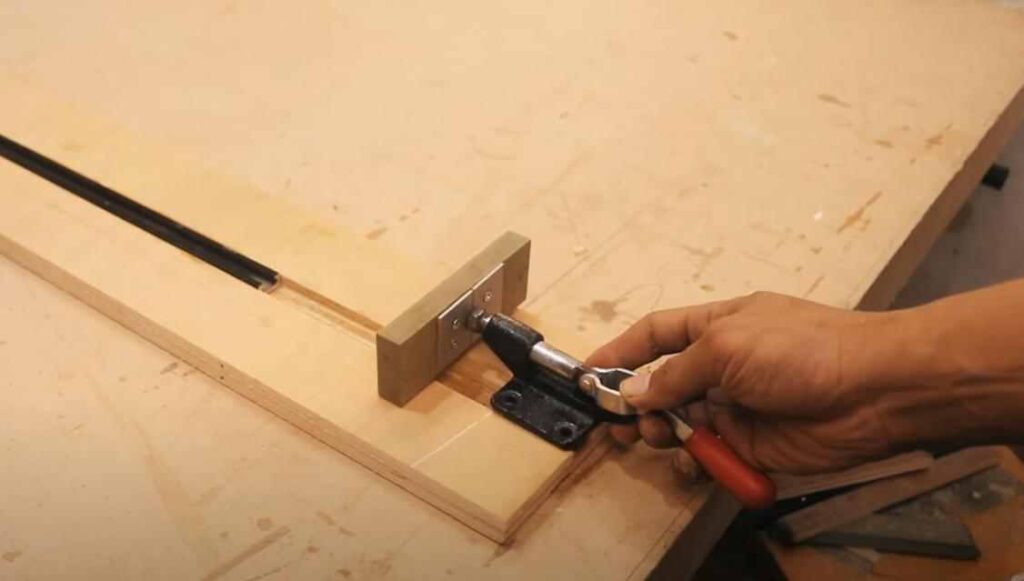

После этого нужно будет изготовить прижим на основе настольного прижимного механизма, и закрепляем его на краю направляющей шины.

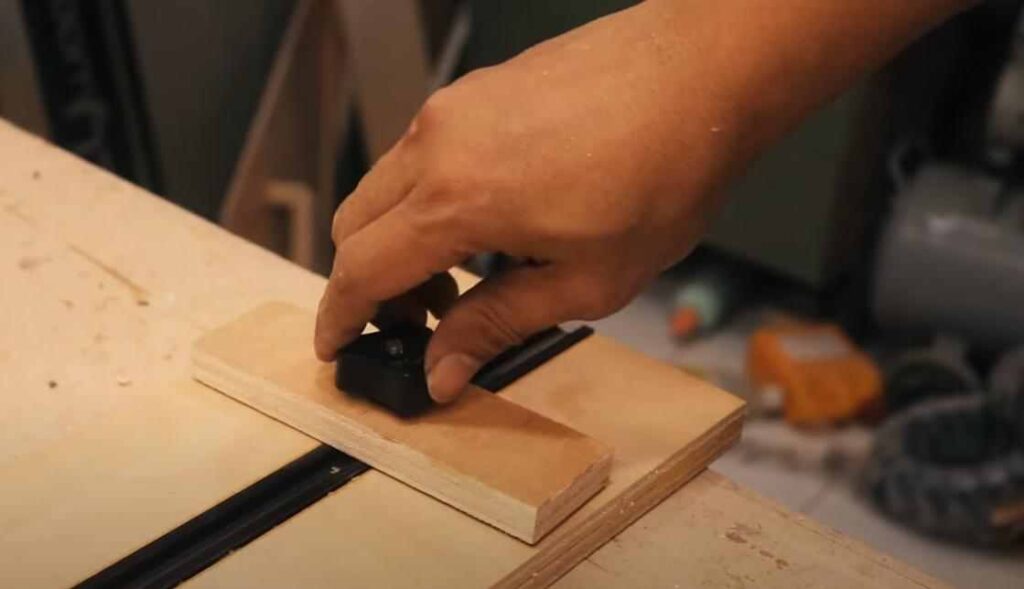

Последний этап работ — изготовление регулируемого упора. Вставляем его в направляющий С-образный профиль. Самоделка готова.
