Не у всех имеется возможность купить сверлильный станок. Но вместо него можно сделать сверлильную стойку для электродрели, которая будет выполнять аналогичные функции.
Сможет ли самодельная конструкция полноценно заменить сверлильный станок? Конечно же, нет. Иллюзий строить по этому поводу не нужно.
Однако для домашней мастерской — это неплохой альтернативный вариант.
Просверлить в заготовках отверстия под углом 90 градусов с ее помощью точно получится. Так что имеет смысл потратить немного времени, чтобы смастерить себе такое приспособление.
Идею сборки настольной сверлильной стойки для электродрели мы подсмотрели на YouTube канале KEVGEN MASTER.
Необходимые материалы:
- профильная труба;
- листовой металл;
- круглая труба большого диаметра.
Из основных преимуществ самодельной конструкции стоит отдельно отметить простоту изготовления и относительно невысокую стоимость — большую часть материалов можно найти в металлоломе.
Процесс сборки сверлильной стойки

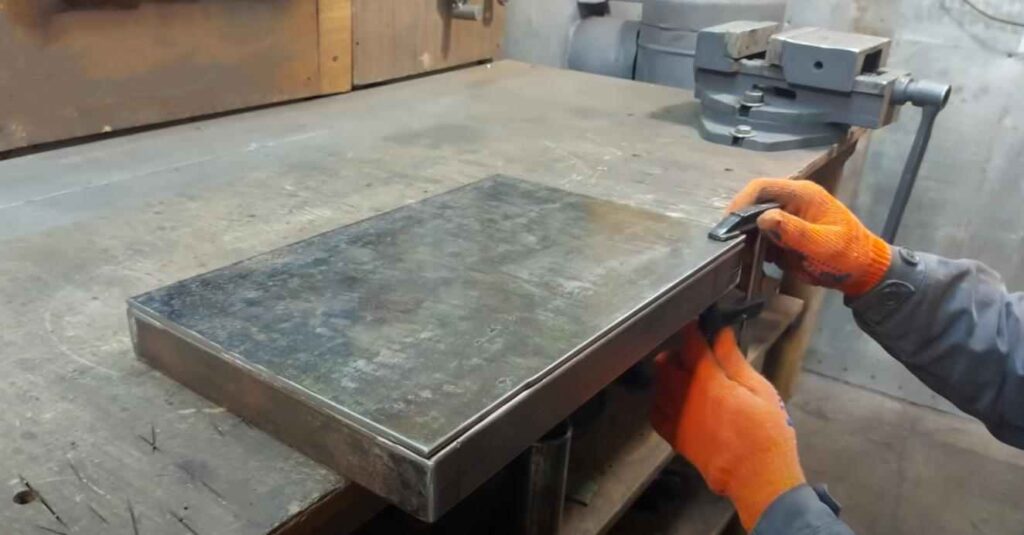

Сначала изготавливаем основание. Свариваем прямоугольную рамку нужного размера из профильной трубы. С
верху привариваем лист металла толщиной 3-4 мм. Дополнительно привариваем по центру рамки еще один кусок профтрубы — ребро жесткости.

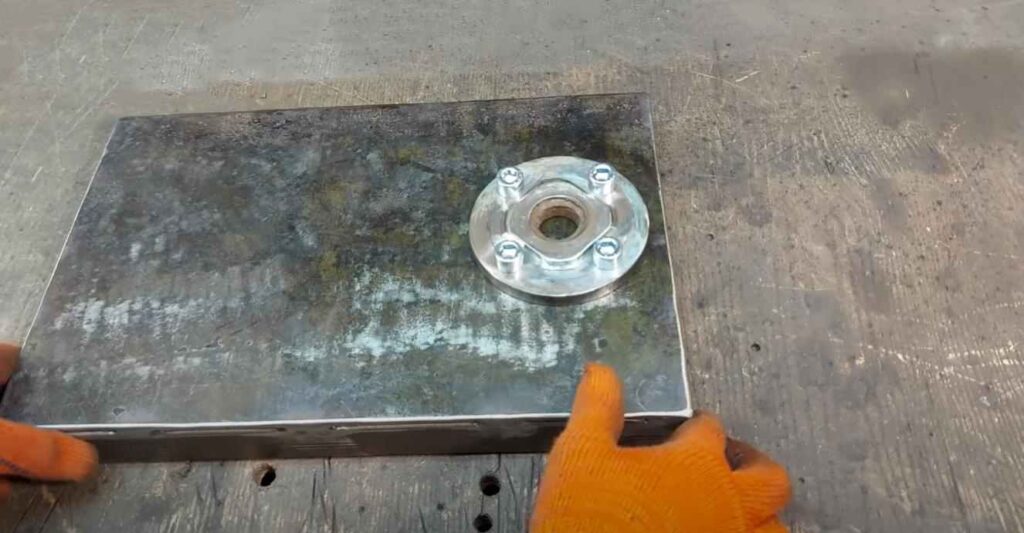

В основании высверливаем четыре отверстия и крепим на болты посадочное место под стойку.

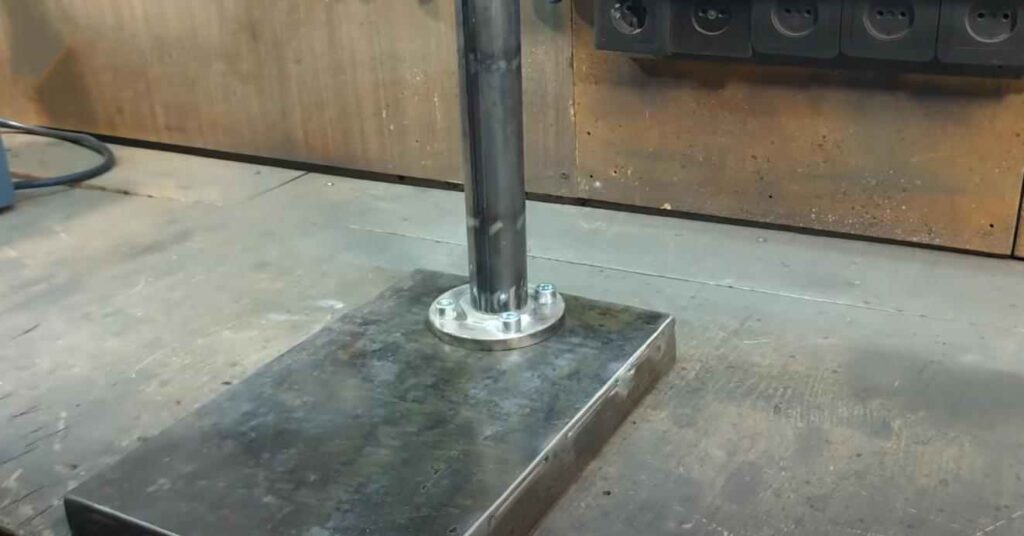

В качестве стойки будем использовать стальную круглую трубу. Выставляем ее по уровню (строго вертикально), затем привариваем к посадочному месту.

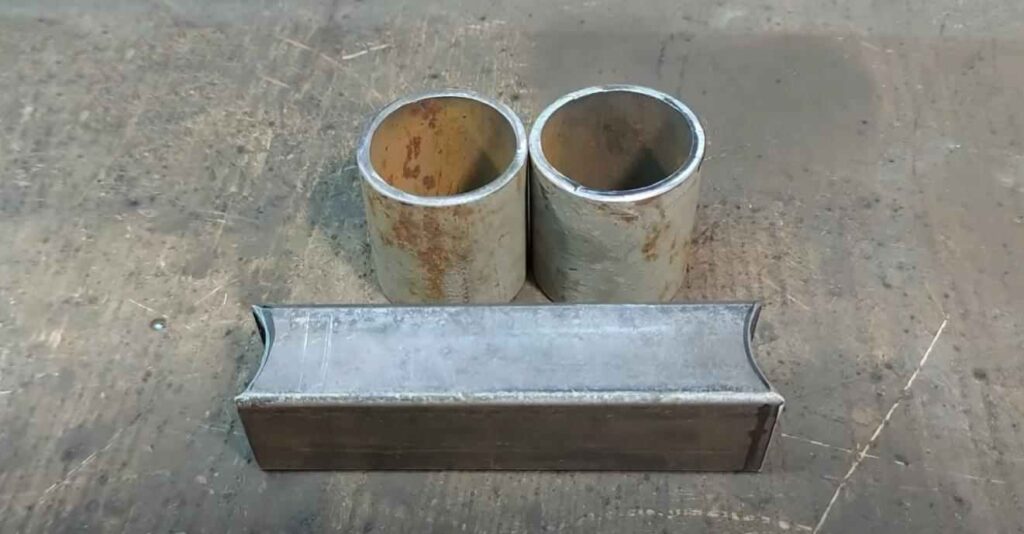

На следующем этапе потребуется изготовить подвижную часть, к которой будет крепиться рабочий столик. Для этого будем использовать два куска круглой трубы и отрезок профтрубы.

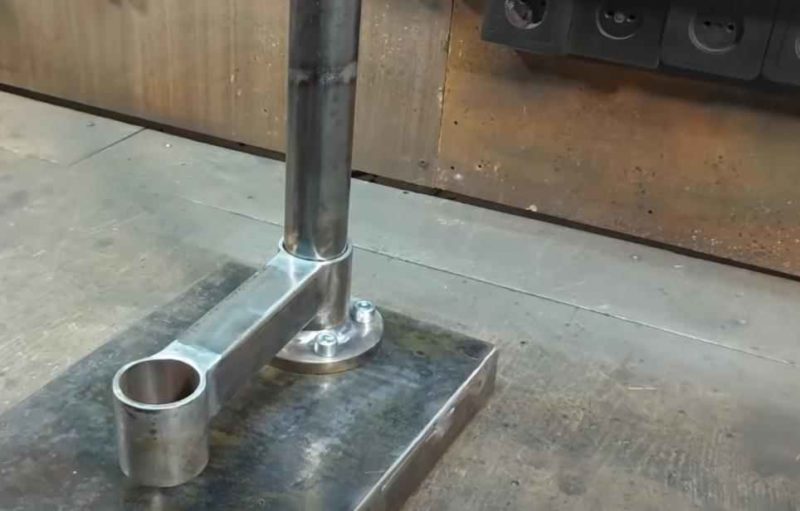

Привариваем втулки по торцам профиля, сделав предварительно седловины. Затем получившуюся деталь надеваем на стойку.

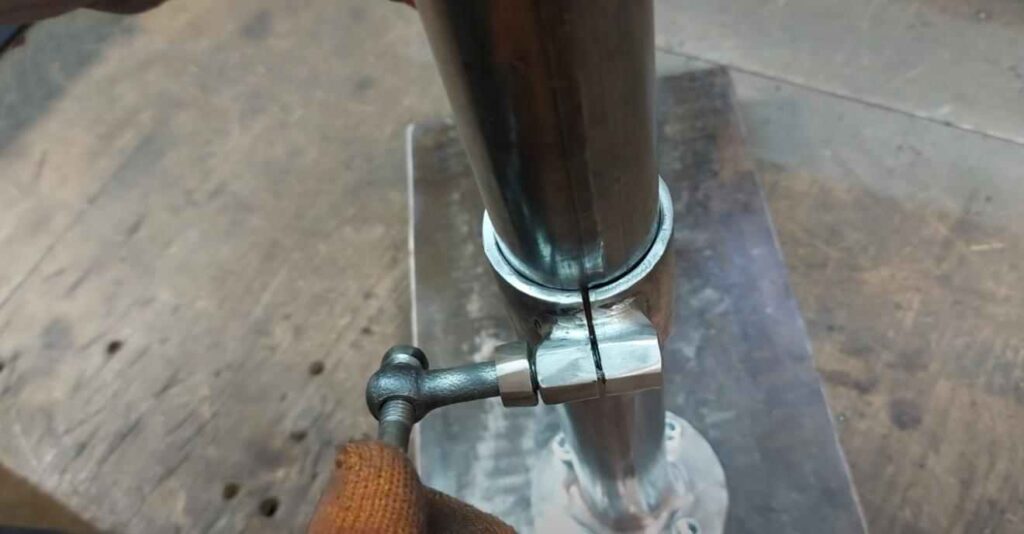

Дополнительно к втулкам привариваем удлиненные гайки, после чего разрезаем часть трубы и гайки болгаркой, чтобы получился зажимной хомут. Изготавливаем и устанавливаем вороток.

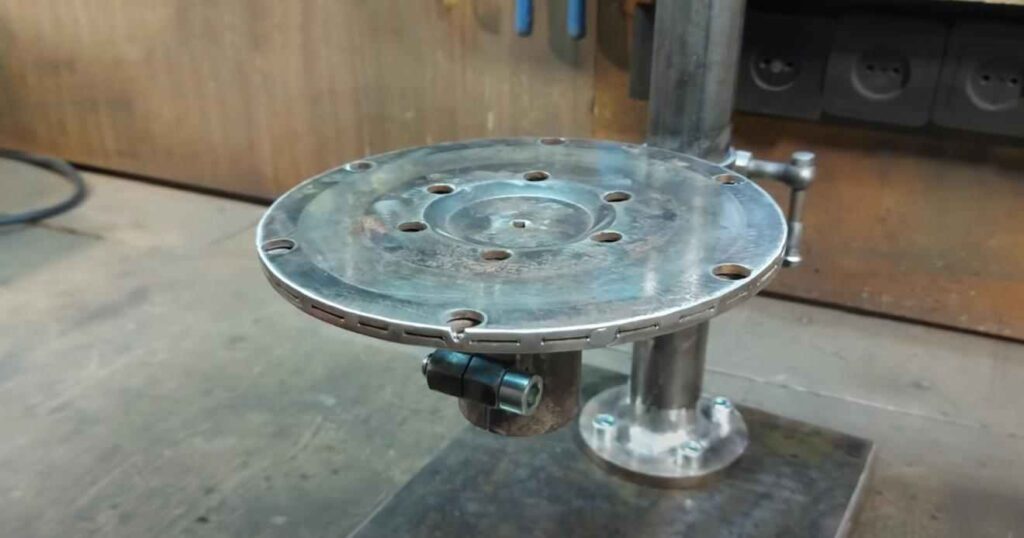

В завершении останется только изготовить круглый рабочий столик, который крепится к подвижной части, и крепление для электродрели.

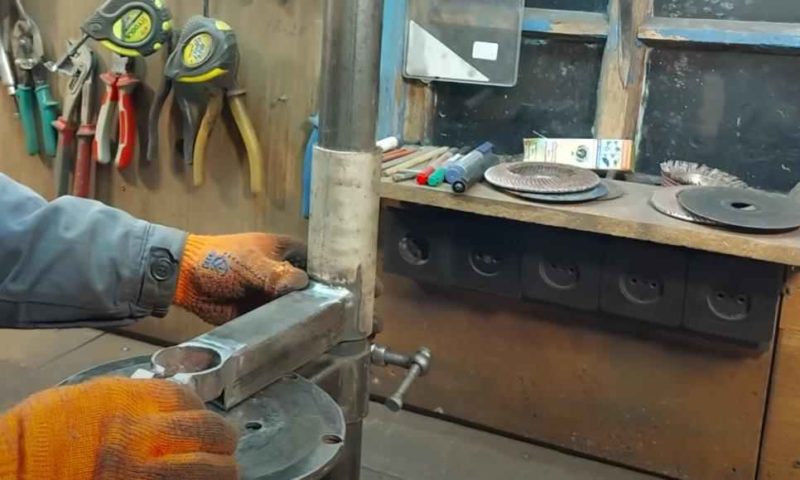

Крепление изготавливаем из круглой и профильной трубы.
К втулке привариваем кусок металла, а в стойке надо будет прорезать продольный паз. Устанавливаем две возвратных пружины.
