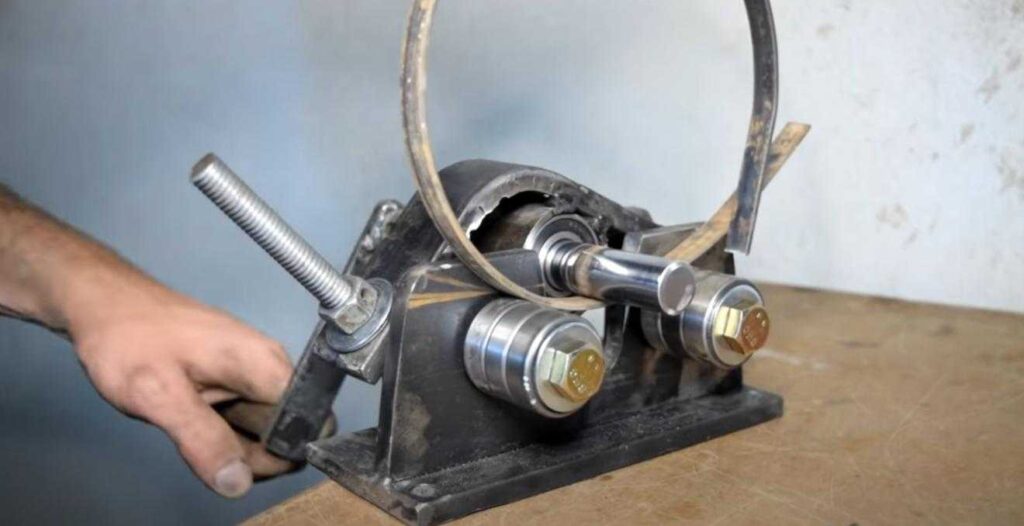

Если необходимо сделать кольца из металлической полосы (стальной или алюминиевой), можно использовать для этого роликовый прокатный станок настольного типа.
Приспособа отличается компактными размерами и без проблем помещается на рабочем столе.
В сегодняшней статье расскажем, как изготовить роликовый кольцегиб своими руками. Идеей поделился с нами автор YouTube канала LaKema.
Необходимые материалы:
- толстый листовой металл;
- подшипники (для роликов);
- круглая труба;
- стальная полоса;
- крепежные элементы (резьбовая шпилька, болты, гайки).
Особенностью данного приспособления является то, что оно позволяет изготавливать кольца разного диаметра.
Основные этапы работ

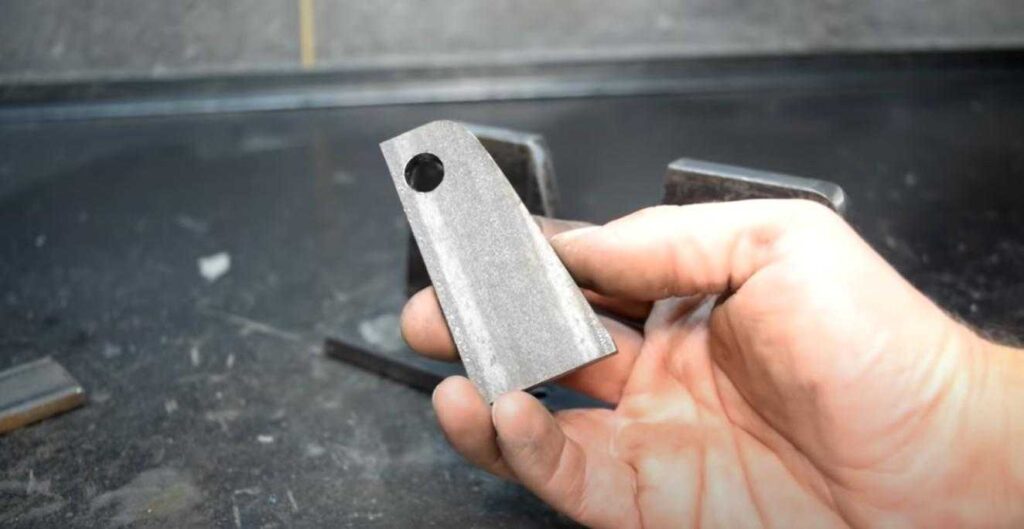

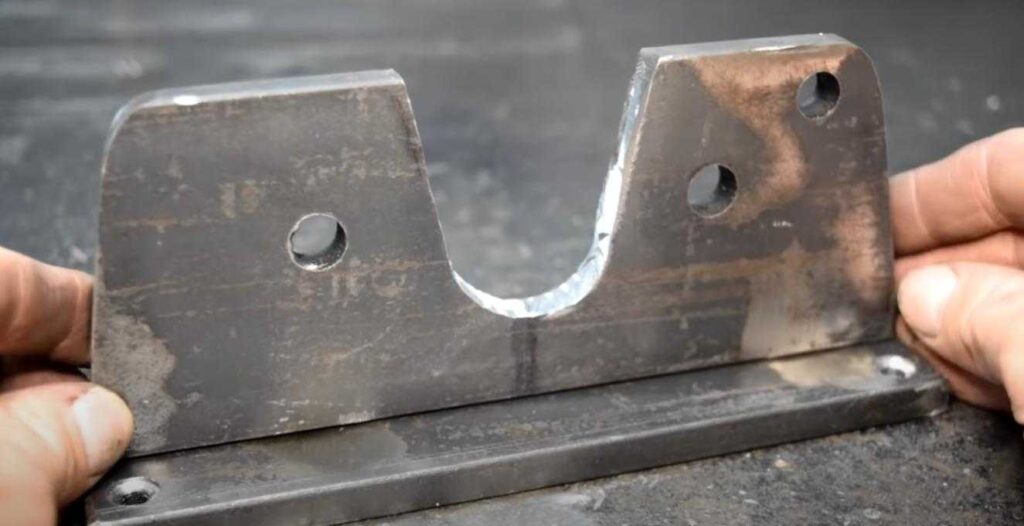

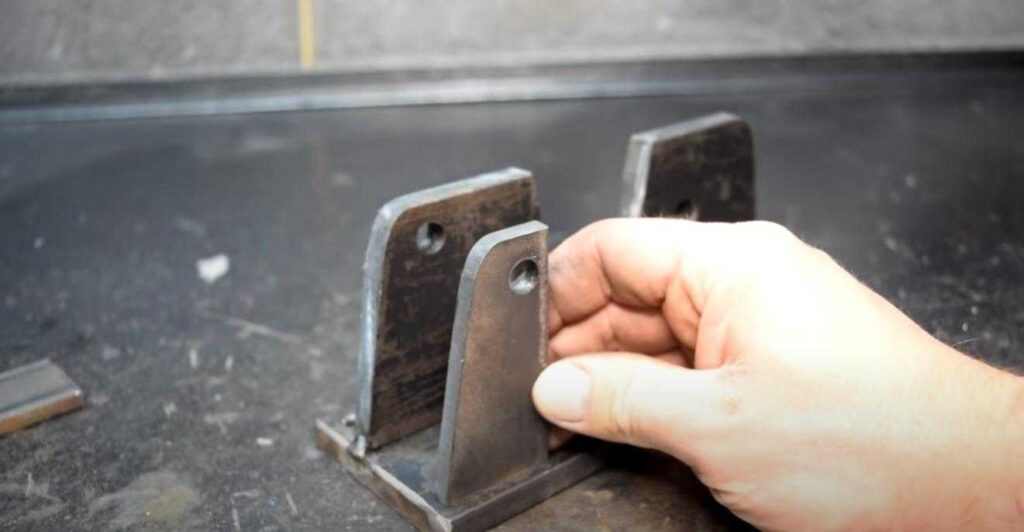

Первым делом из толстого листового металла вырезаем две детали, сверлим в них отверстия, потом свариваем вместе перпендикулярно друг другу (как на фото ниже).

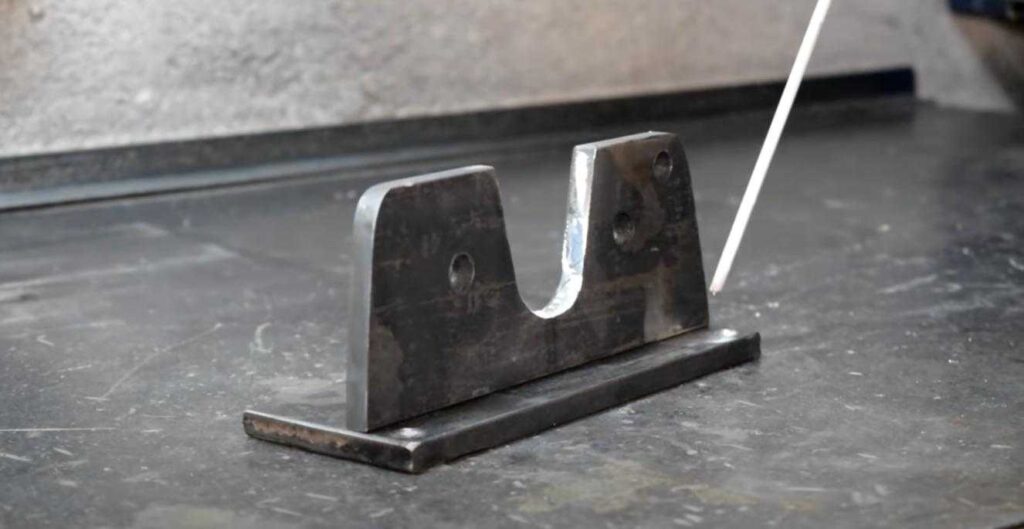

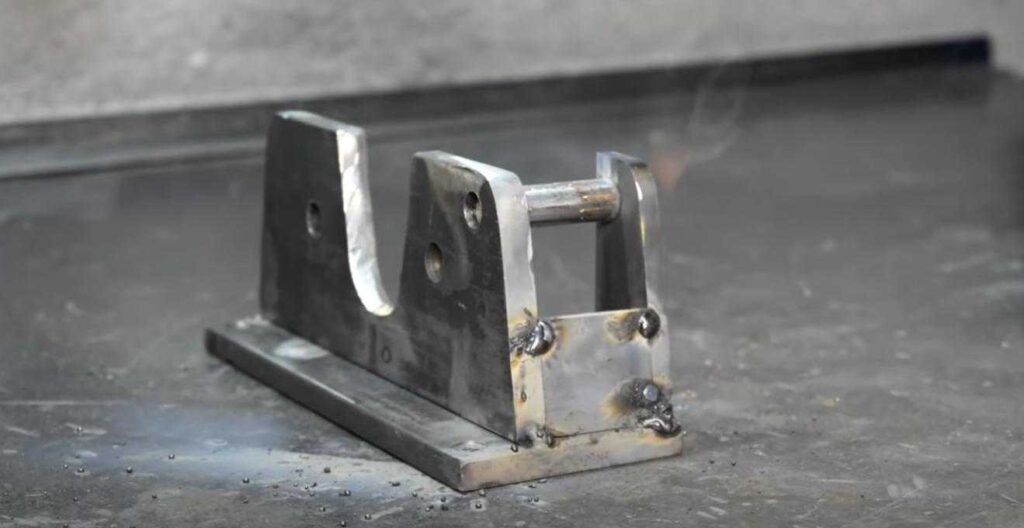

Из того же листового металла вырезаем третью деталь (стойку) и привариваем ее к основанию.
Между стенкой пластиной и стойкой привариваем дополнительно кусочек металла для большей жесткости.
В отверстия вставляем резьбовую шпильку, предварительно надев на нее втулку из круглой трубы. Края шпильки обвариваем.

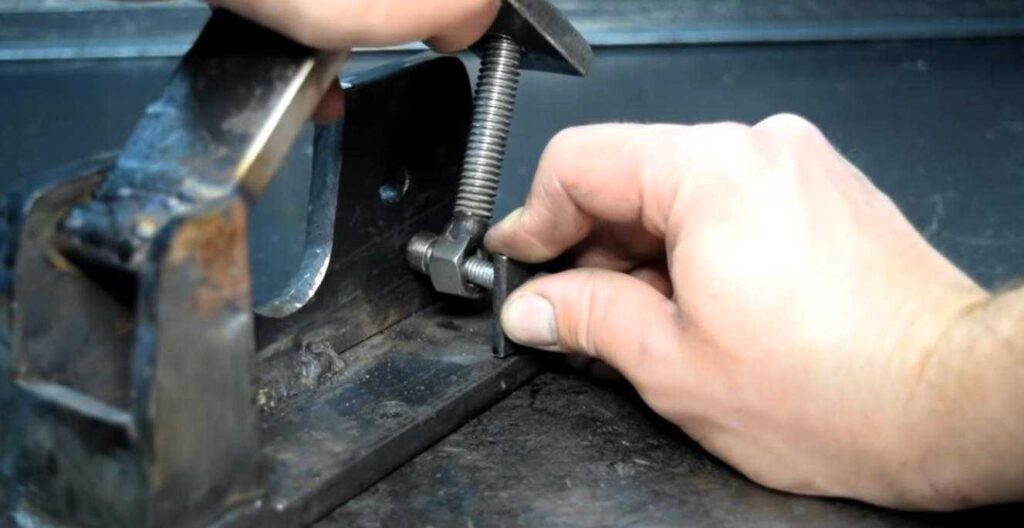

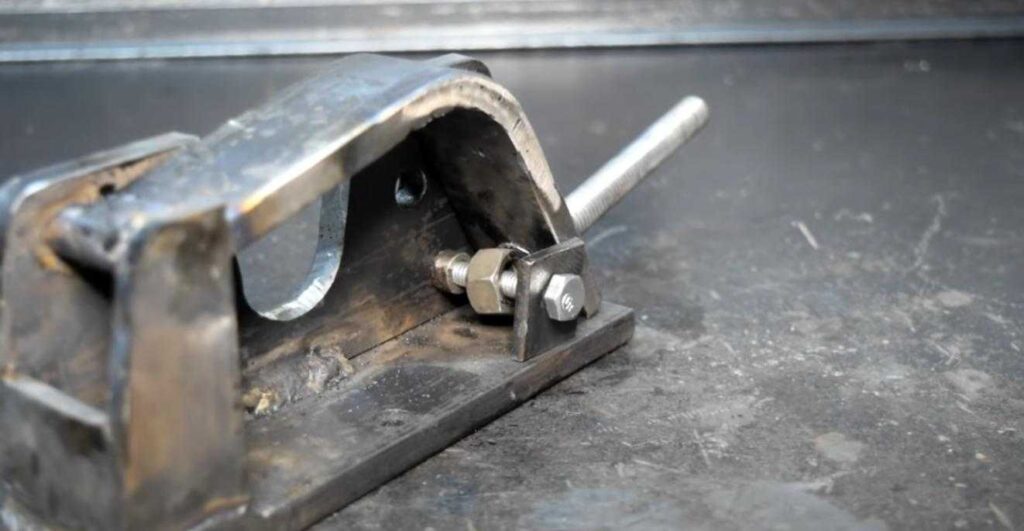

На следующем этапе необходимо будет изготовить и установить регулируемую площадку для верхнего (прижимного) ролика.

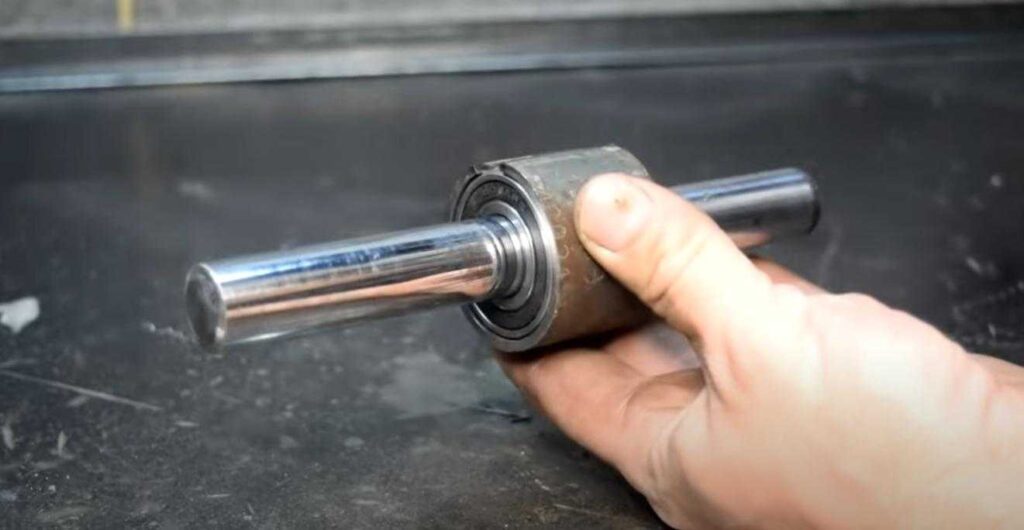

Ролик изготавливаем из куска круглой трубы и пары подшипников. В дальнейшем внутрь подшипников будет вставляться вал из стального кругляка.

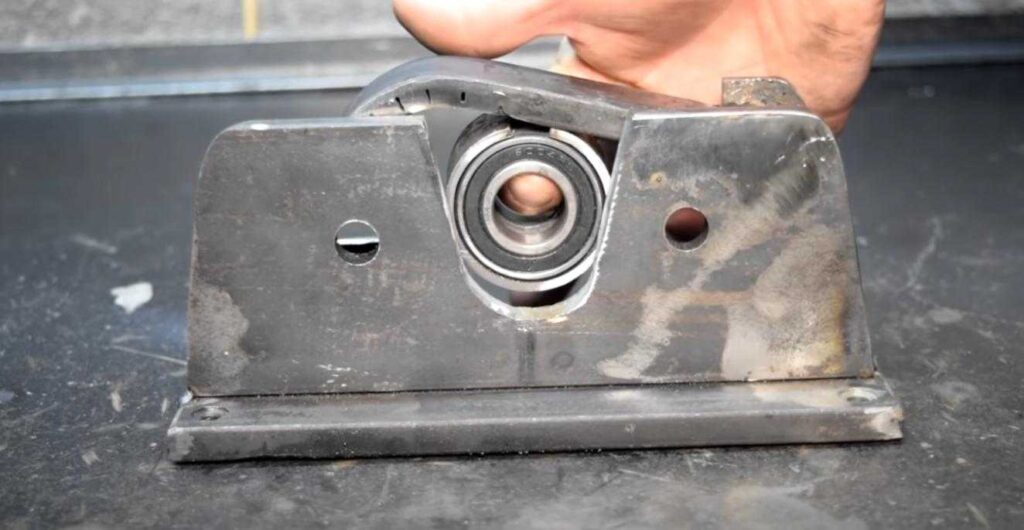

Верхний прижимной ролик необходимо будет приварить к нижней части регулируемой площадки, как показано на фото.

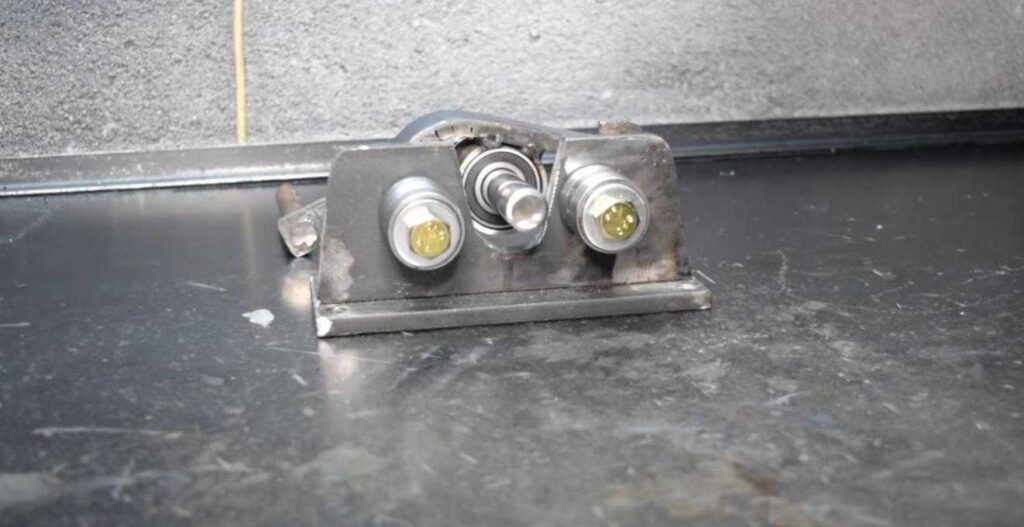

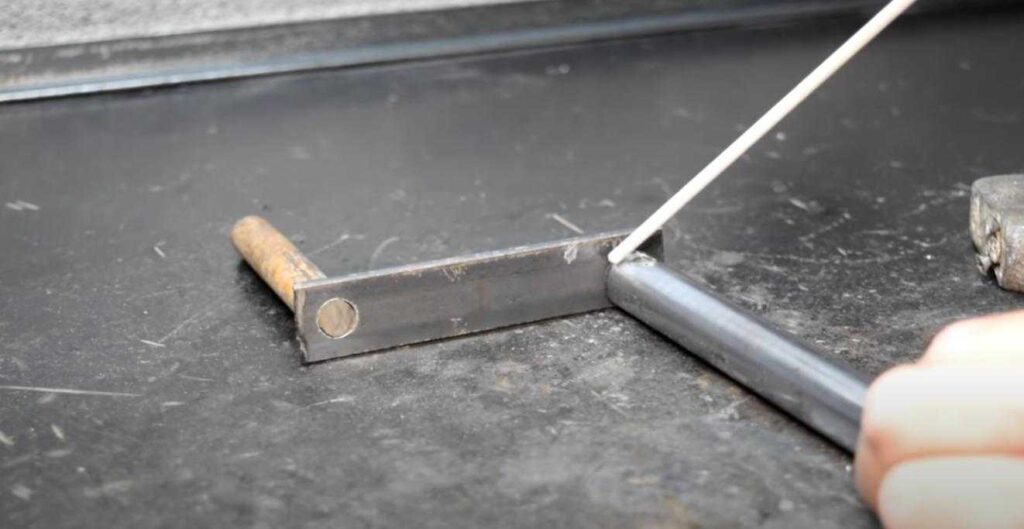

Изготавливаем ручку и привариваем ее к валу. Затем изготавливаем из подшипников опорные ролики, и приступаем к сборке приспособления.

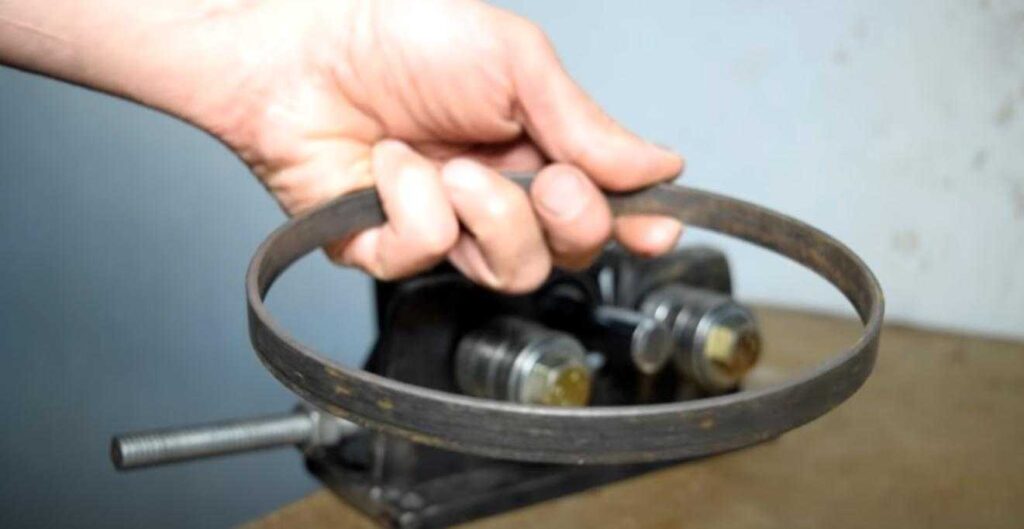

Крепим прокатный станок к рабочему столу с помощью шурупов или болтов. Теперь можно приступать к изготовлению колец.
