Рассказываем, как своими руками собрать простенький, но довольно удобный в работе шлифовальный станок на базе электродрели.
Конструкция компактная, надежная и самое главное — бюджетная, так как большую часть материалов можно найти в металлоломе.
Эту интересную идею мы подсмотрели у автора YouTube канала AX Creates.
Необходимые материалы:
- профильная труба;
- круглая труба;
- листовой металл;
- болты с гайками.

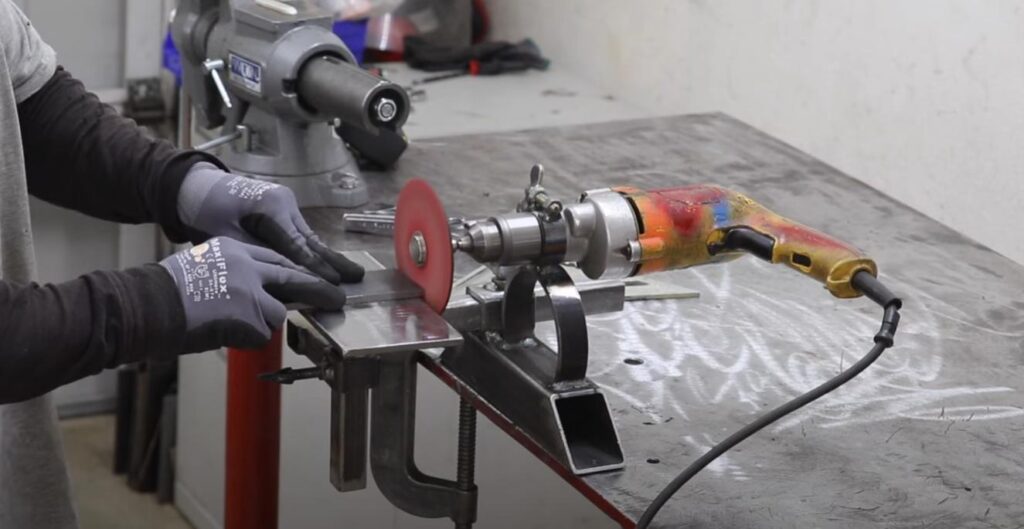

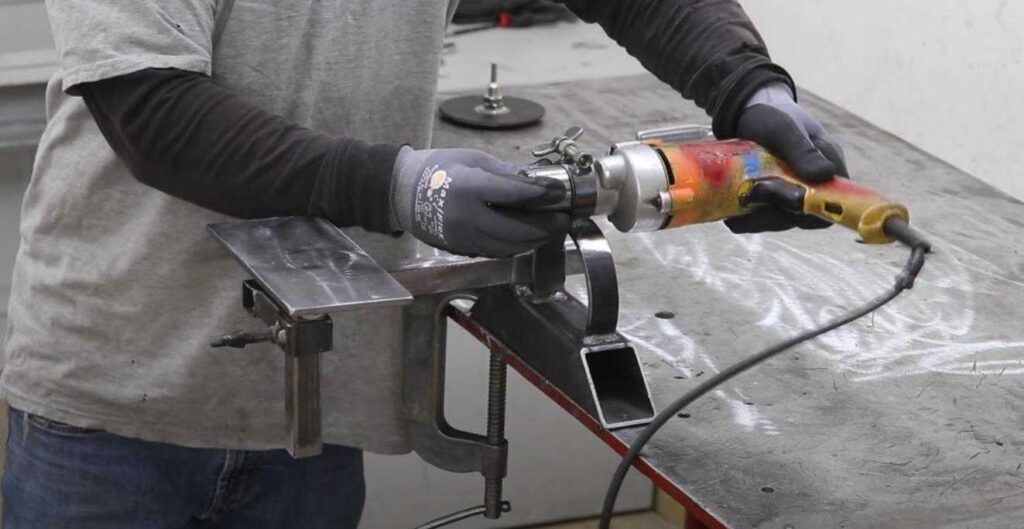

Самодельный шлифстанок крепится к рабочему столу с помощью струбцины. Это очень удобно: при необходимости его можно быстро убрать в другое место, чтобы не мешал выполнению других работ.
Процесс изготовления шлифовального станка

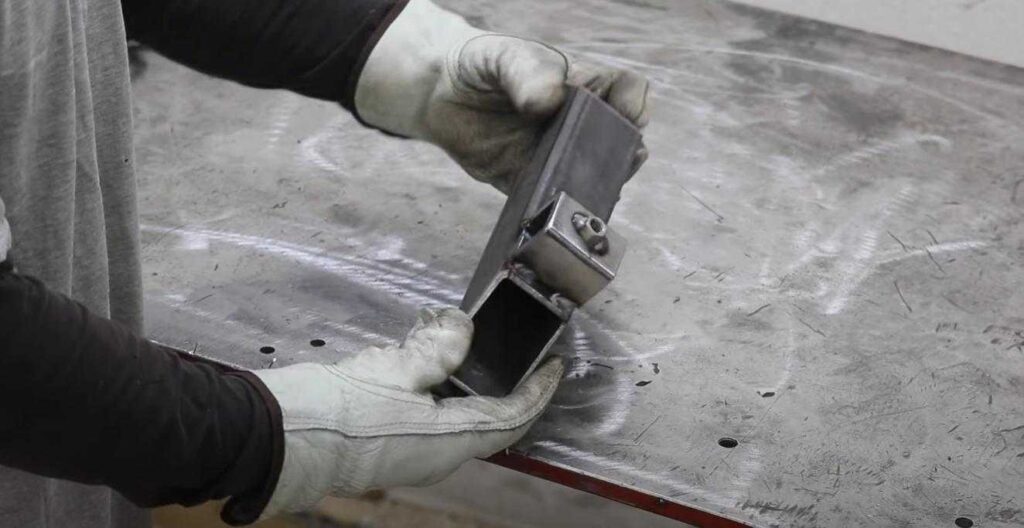

Отрезаем кусок профильной трубы и срезаем края под 45 градусов. К нему привариваем отрезок профиля меньшего размера (предварительно в нем нужно просверлить отверстие и приварить гайку — смотрите на фото ниже).

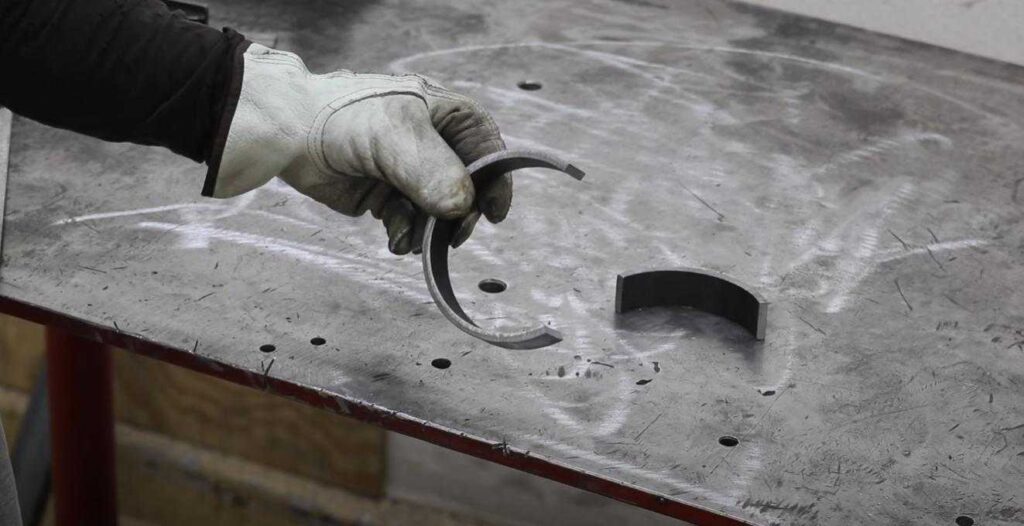

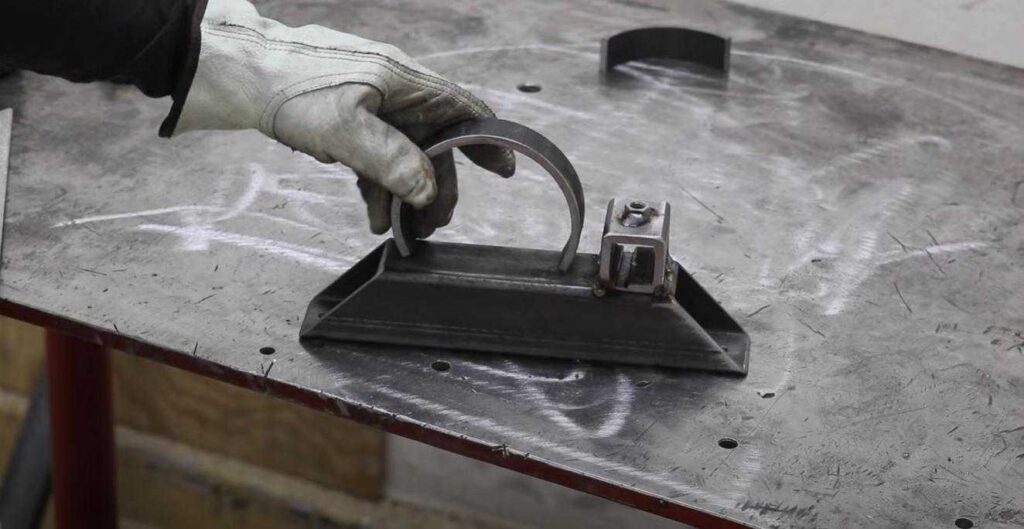

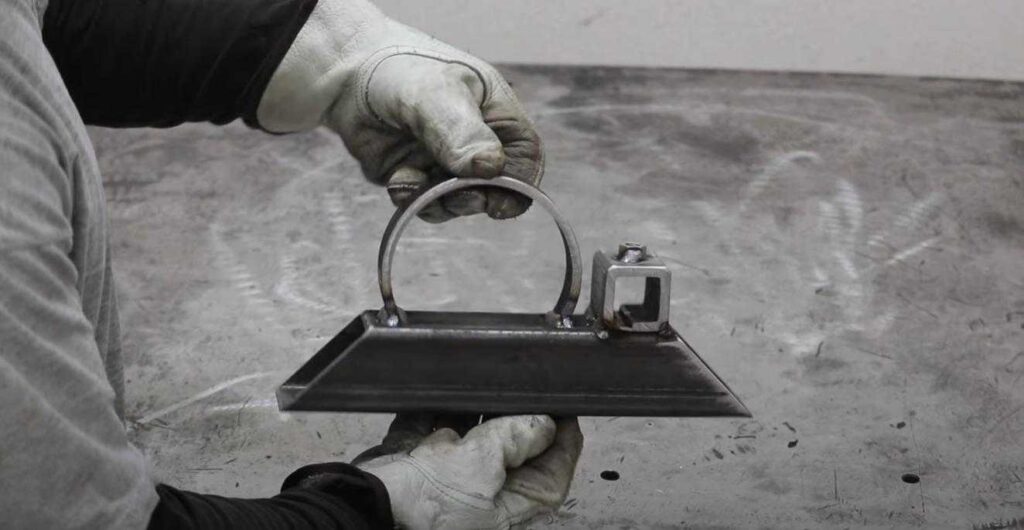

После этого отрезаем кольцо от круглой трубы и отрезаем от заготовки небольшой кусочек. Привариваем к основанию.

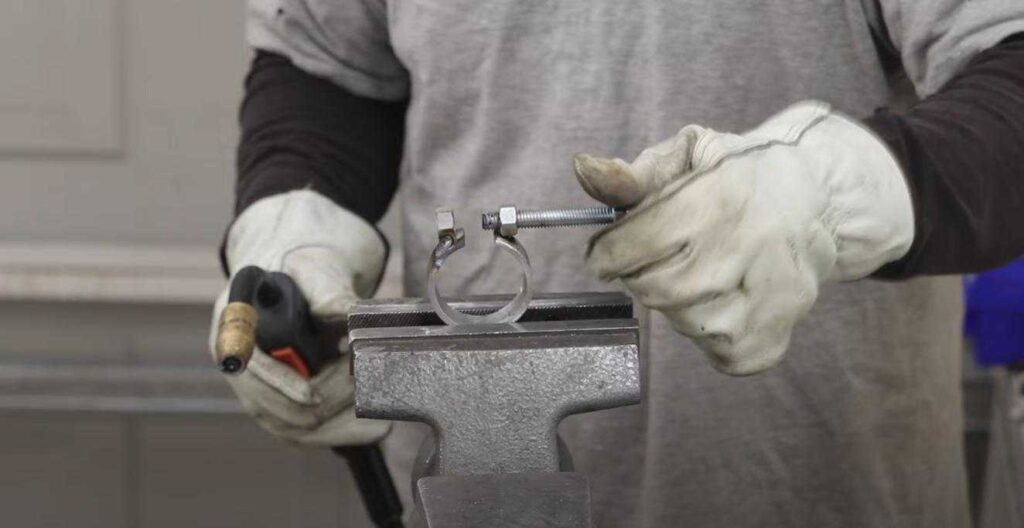

На следующем этапе из отрезка круглой трубы и 2-х шестигранных гаек изготавливаем крепежный хомут для фиксации электродрели.

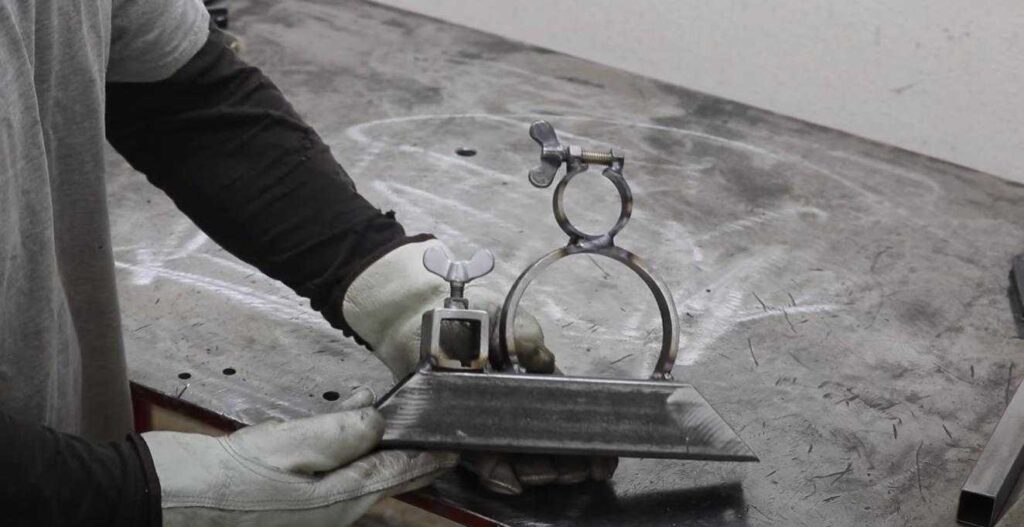

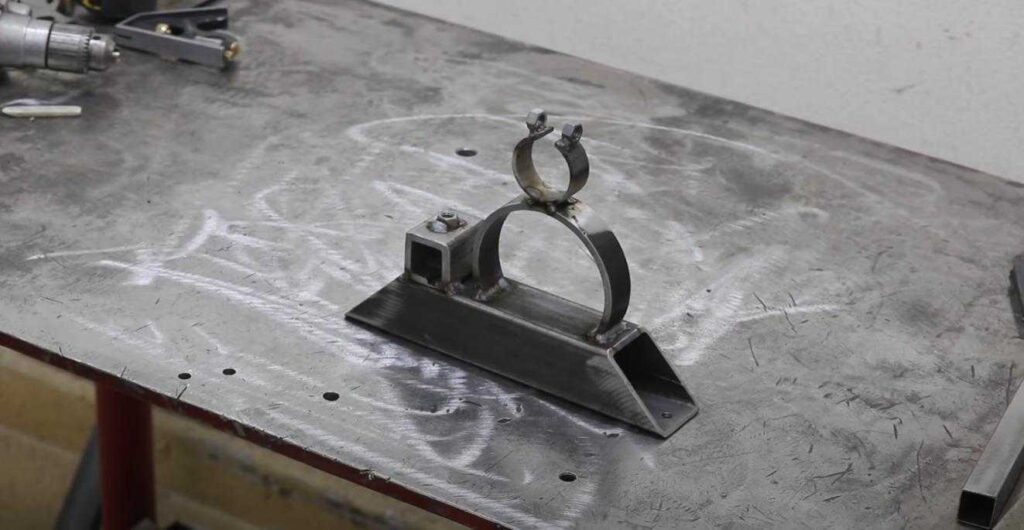

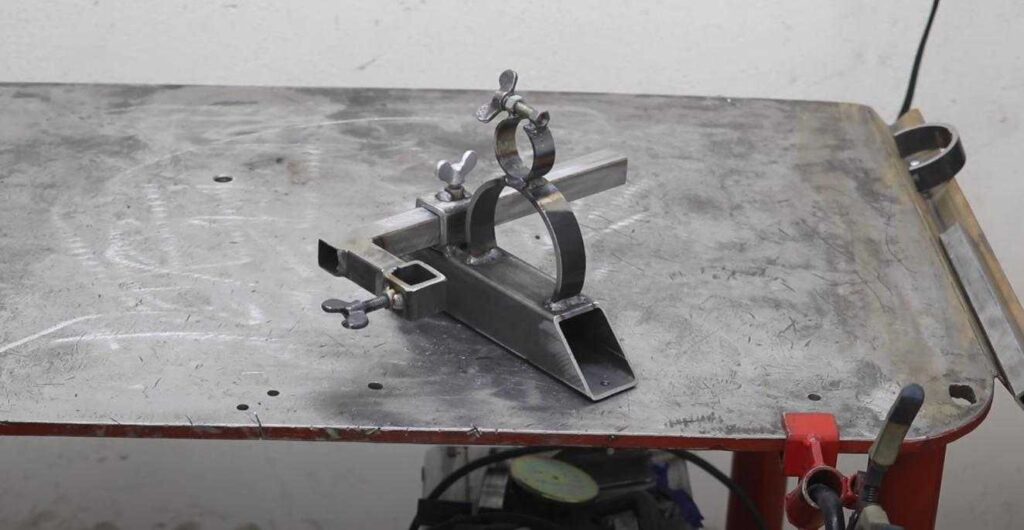

Привариваем хомут к полукольцу. Изготавливаем (или используем заводские) барашковые болты и затем вкручиваем их в гайки.

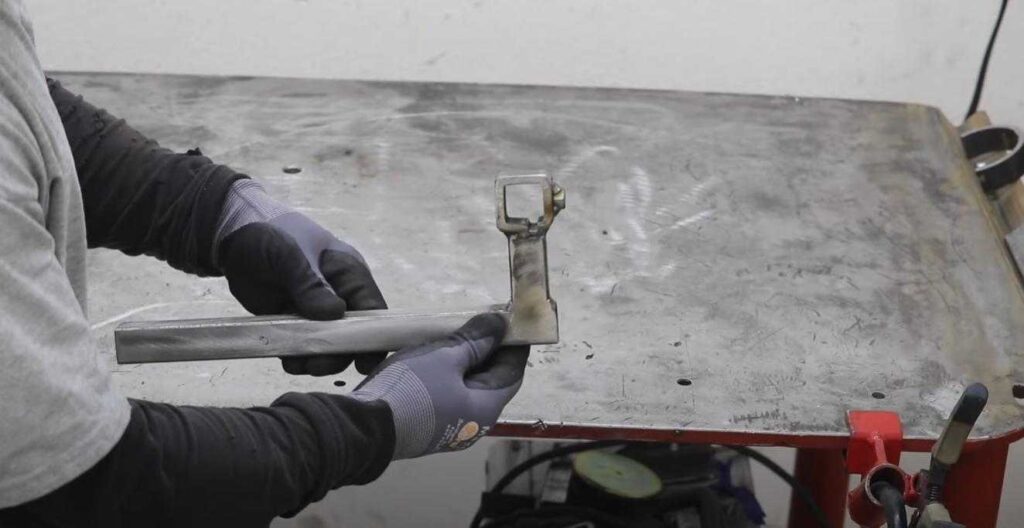

Из профтрубы необходимо будет изготовить держатель для опорного столика (подручника). Крепим его к основной конструкции.

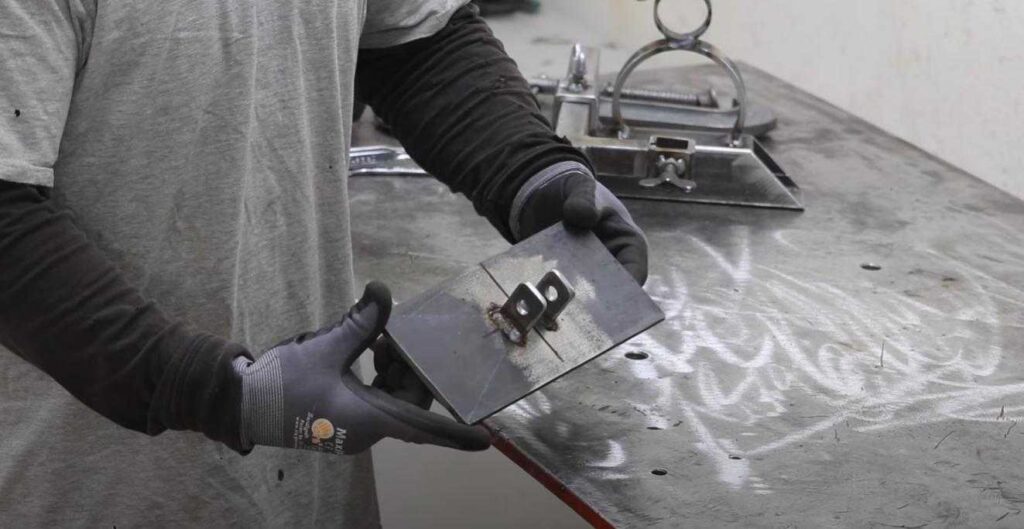

Далее из листового металла толщиной 3—4 мм изготавливаем подручник.

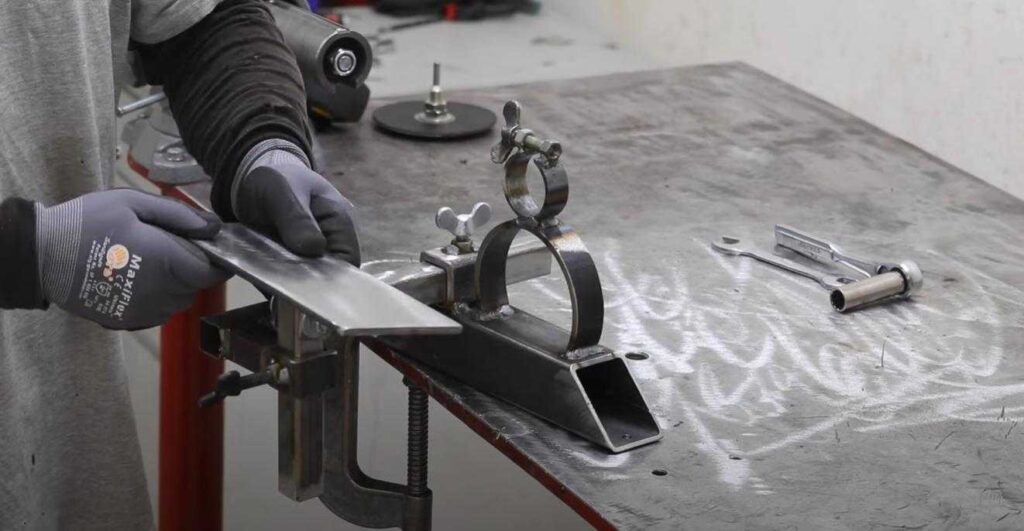

К его нижней части с помощью болтов с гайками крепим стойку. Вставляем в держатель.

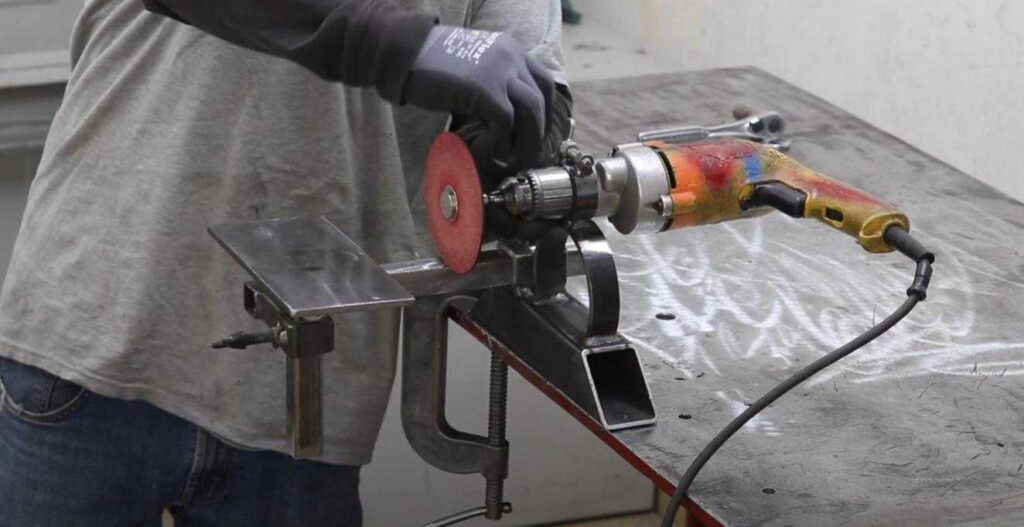

В завершении останется только установить электрическую дрель и зафиксировать в сверлильном патроне дисковую шлифовальную насадку. Можно приступать к работе.
Видео по теме
Пошаговый процесс изготовления и сборки настольного шлифовального станка из ручной электрической дрели показан в авторском видеоролике.
