Болгарка, а также орбитальная и ленточная ручные шлифмашинки хорошо справляются со своей задачей. Но иногда для шлифовки заготовок нужен именно станок.
Ну что же, надо так надо.
В сегодняшней статье мы расскажем, как изготовить своими руками шлифовальный станок по дереву. Эту идею подсмотрели на канале автора JSK-koubou.
Необходимые материалы:
- фанера толщиной 18-20 мм;
- наждачная бумага;
- электродвигатель;
- корпусные подшипники;
- оргстекло (плексиглас).
Самодельный шлифстанок, конечно, нельзя назвать маленьким, однако он довольно компактно смотрится на рабочем столе.
Основные этапы работ

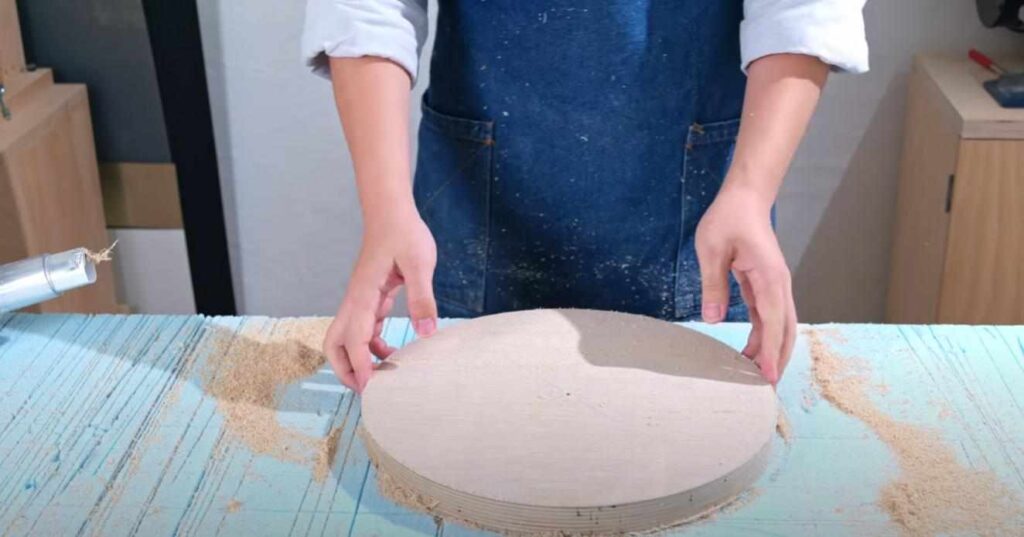

Берем два листа фанеры, и склеиваем их вместе, чтобы увеличить толщину. Потом вырезаем круг нужного диаметра — диск для крепления наждачной бумаги.

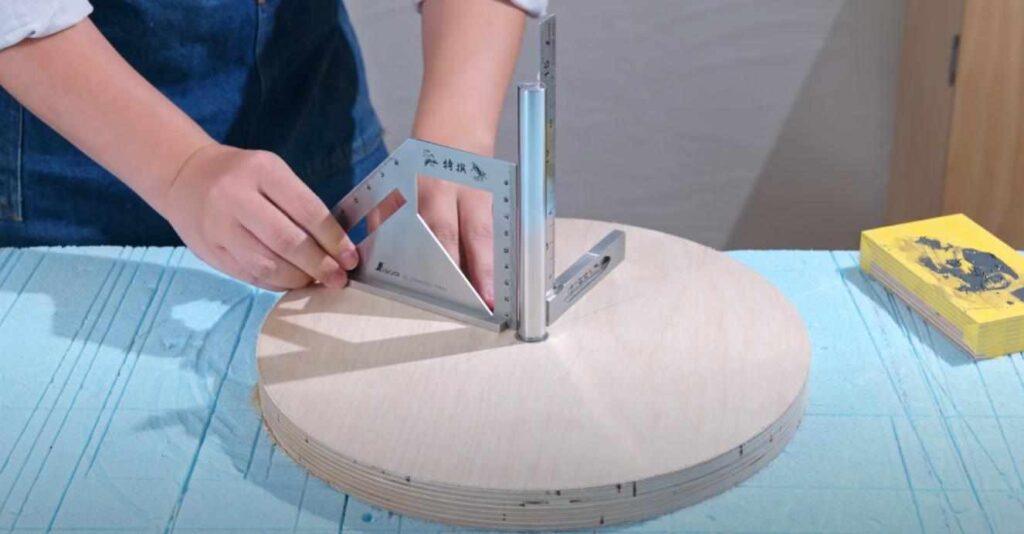

По центру высверливаем отверстие, вклеиваем в него вал из стального кругляка.
В данном случае автор использовал двухкомпонентный эпоксидный клей.

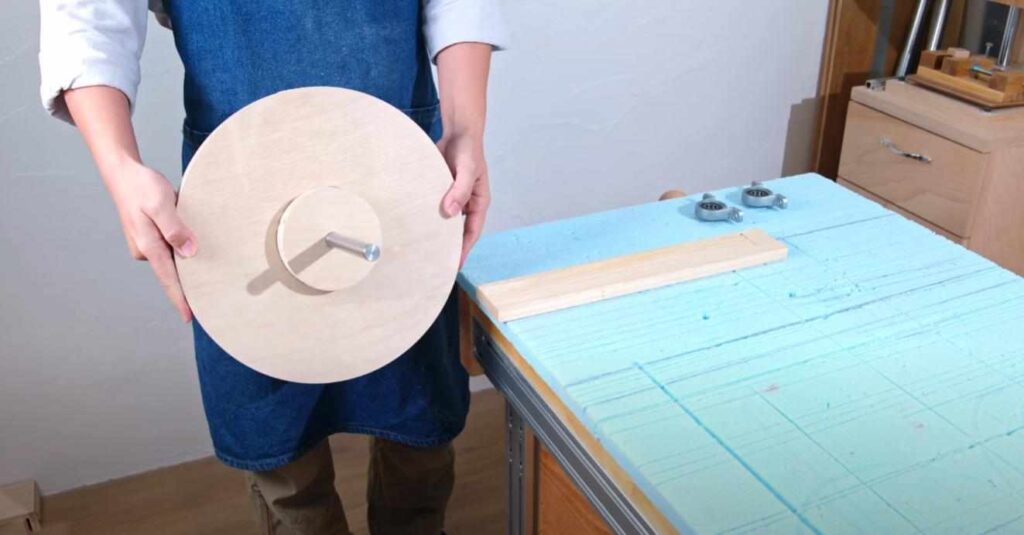

Дополнительно необходимо будет вырезать из фанеры круг меньшего диаметра. Приклеиваем его к валу и диску.
На следующем этапе собираем короб, через который будет проходить пыль и удаляться с помощью строительного пылесоса.

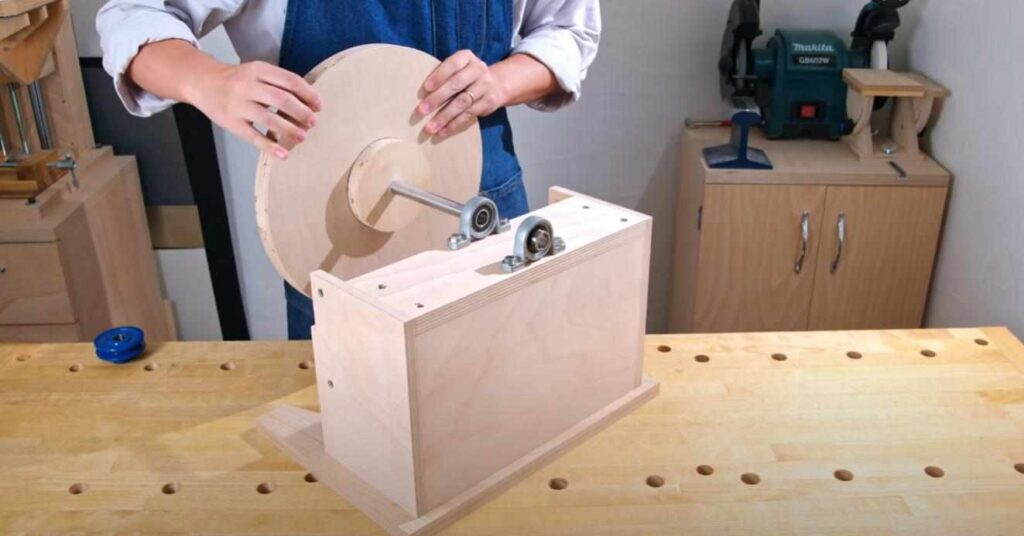

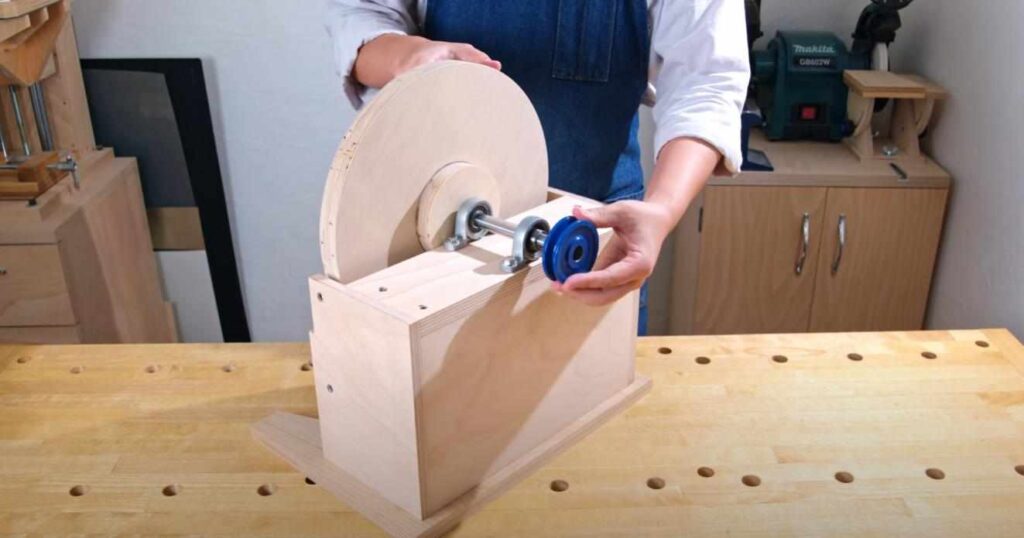

Также короб является основанием шлифовального станка по дереву. К верхней части прикручиваем корпусные подшипники, и устанавливаем вал с диском. На конце вала устанавливаем шкив для ремня.

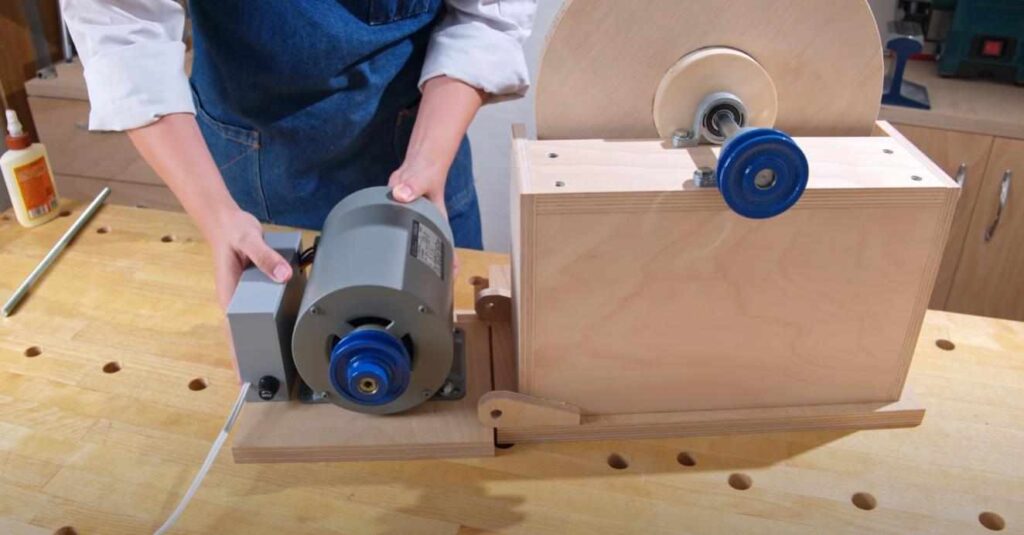

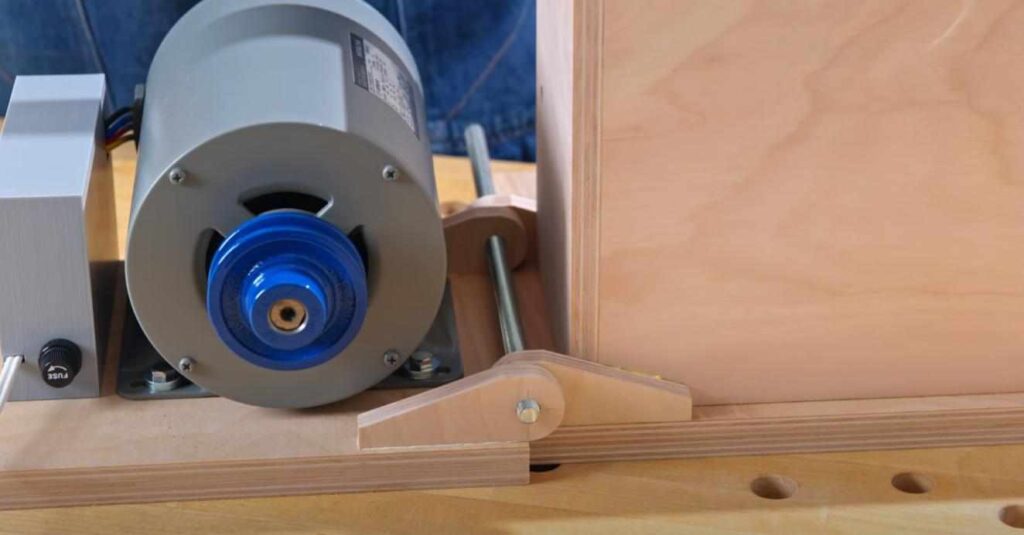

Далее крепим на опорную площадку электродвигатель. Площадку соединяем с основанием с помощью шарнирного соединения.

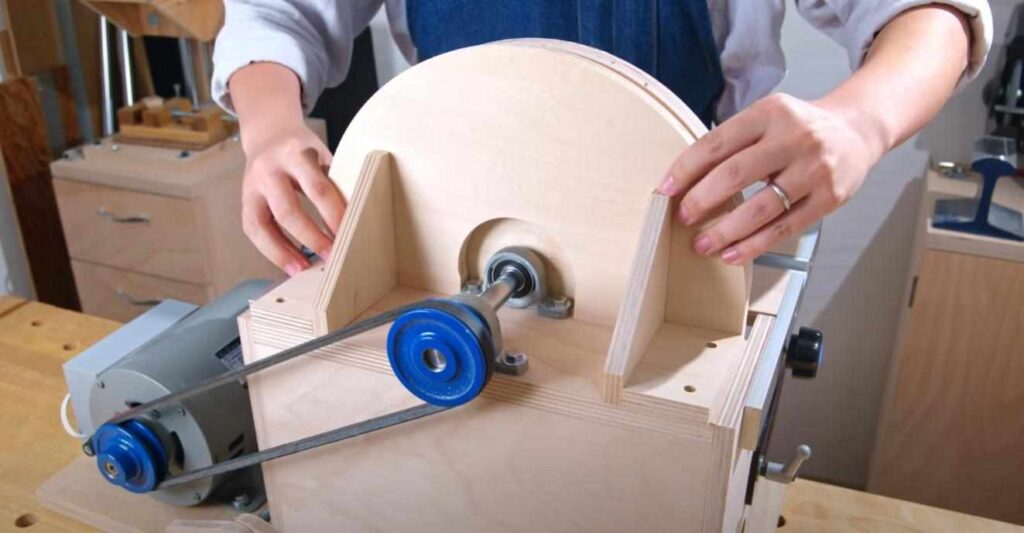

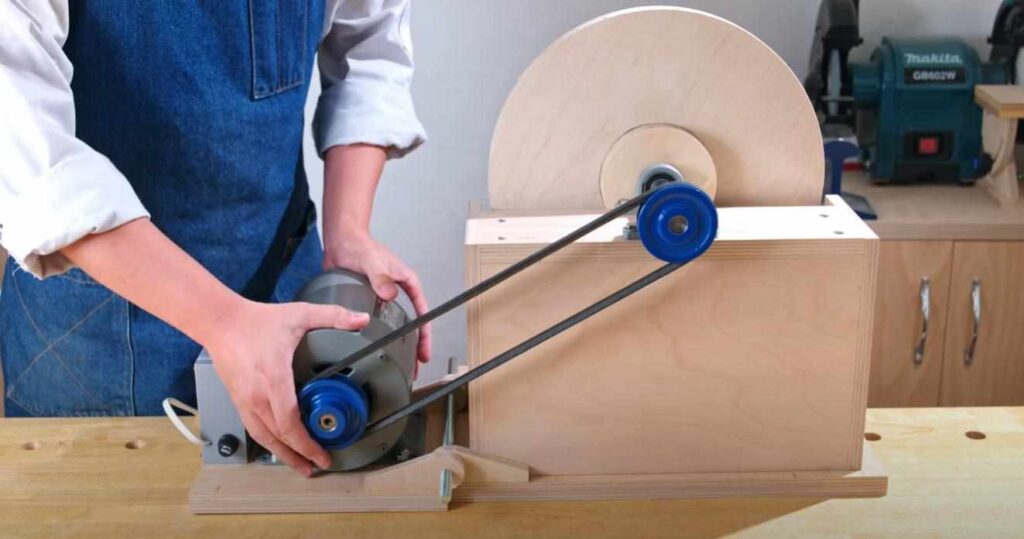

На шкивы натягиваем ремень.

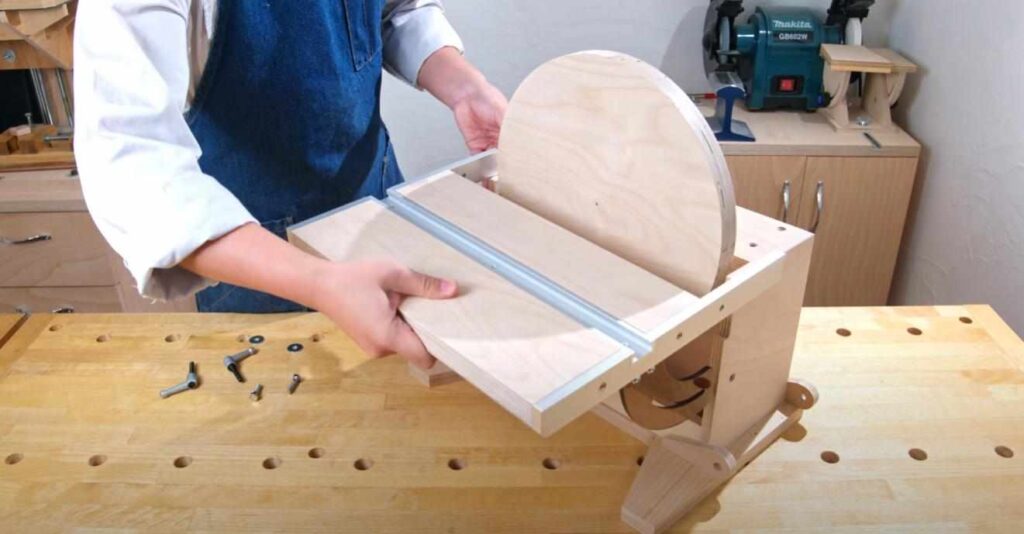

Теперь необходимо изготовить и установить рабочий столик.

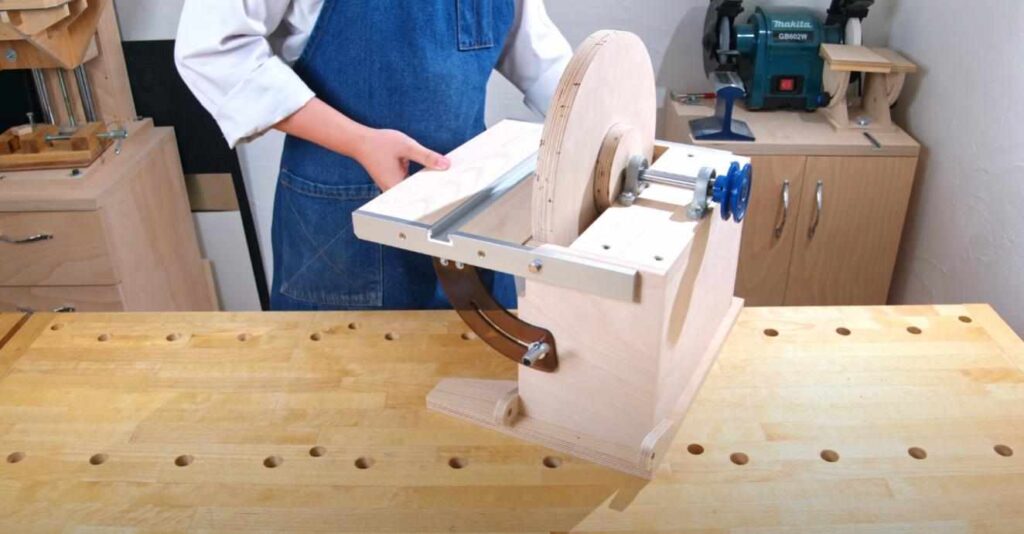

Для удобства автор решил его подвижным в вертикальной плоскости, чтобы регулировать угол наклона.
Финальная сборка шлифовального станка

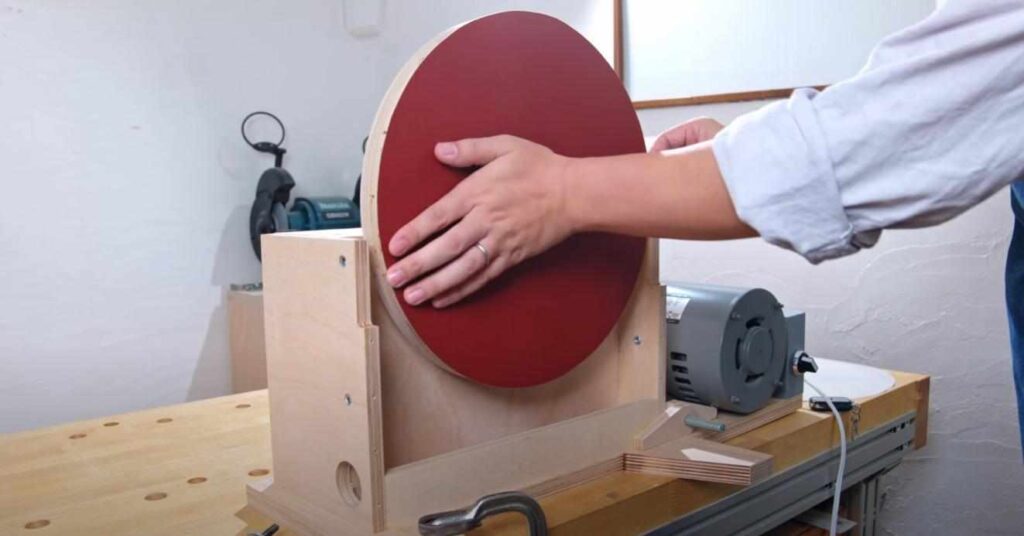

Из листа наждачной бумаги вырезаем круг и наклеиваем его на диск из фанеры.

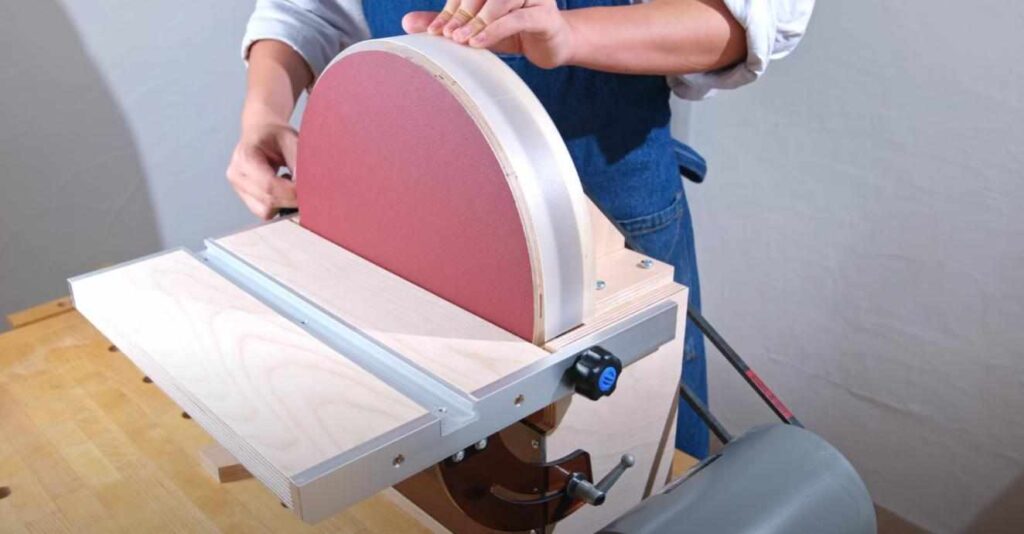

Затем на верхнюю часть короба, с задней стороны диска, устанавливаем защитный «экран», и крепим сверху защитных кожух (тут автор использует гибкий пластик).
Спереди основания дополнительно крепится лист плексигласа.

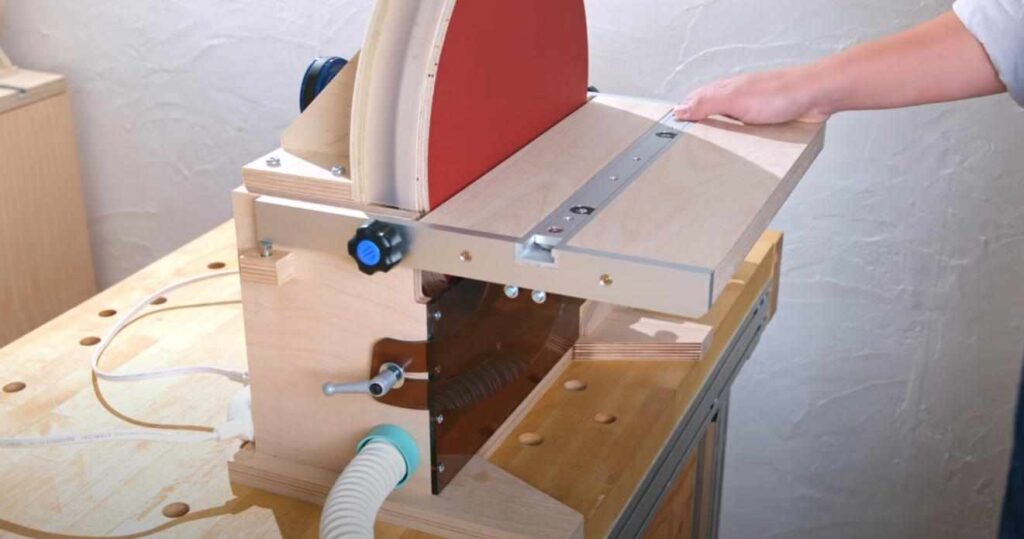

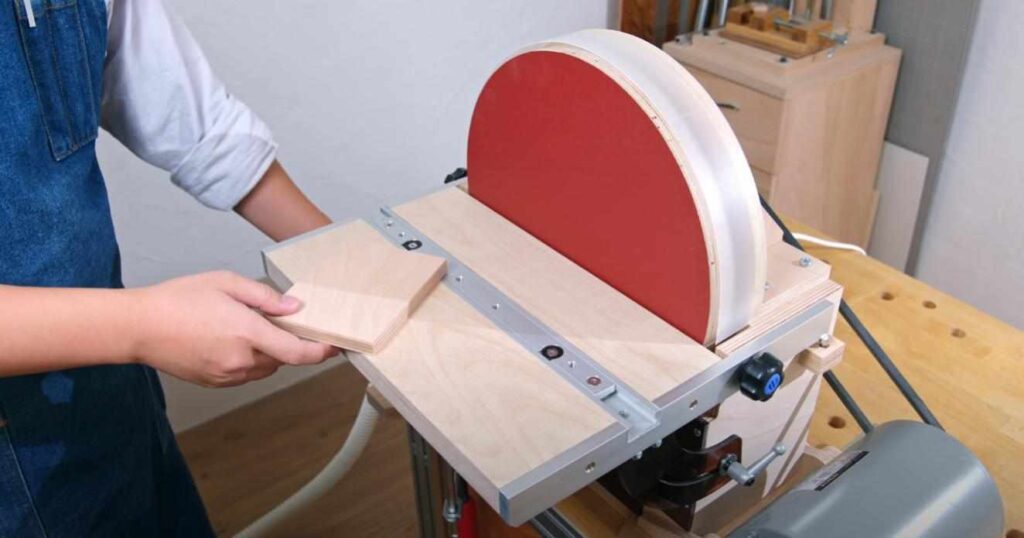

Устанавливаем регулируемый (поворотный) рабочий столик, подключаем шланг пылесоса, и шлифовальный станок готов к работе.
Такой дисковый шлифстанок отлично подойдет для обработки заготовок из дерева и фанеры.
